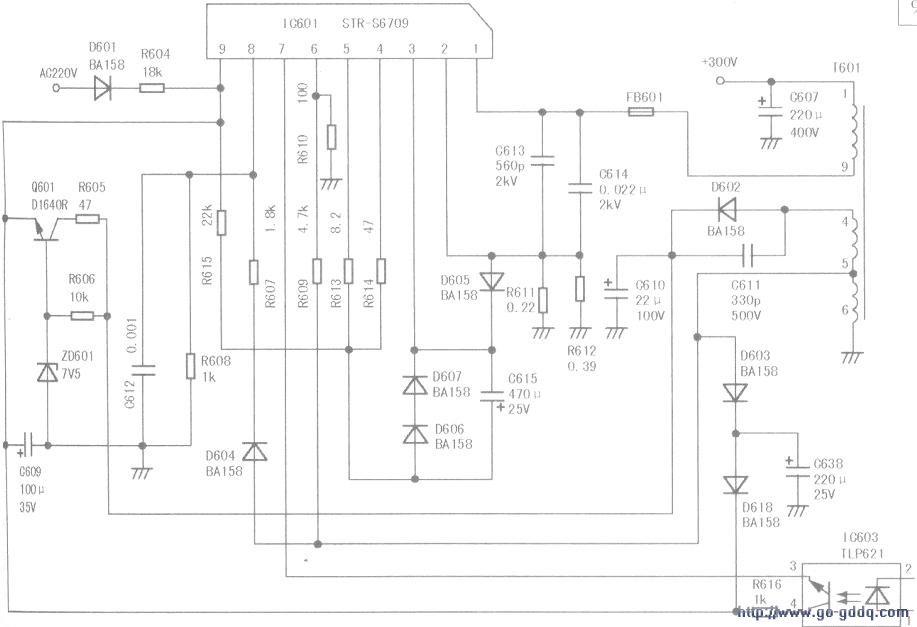

STR一$6708(A)、sTR一6709(A)是三肯公司生产的彩电开关电源膜块，内含振荡电路、过流、过压、过热保护电路及稳压控制等电路，具有外围元件少，性能稳定等优点，广泛用于25英寸大屏幕彩电中。该膜块在创维5T20机芯彩电中的应用电路如图所示，其引脚功能见下表。该机芯彩电屡损sTR一S6709的检修步骤如下：

　　1.检查STR～6709（2）脚外接电阻STR-S6708(A)、STR-6709(A)的？（1)、(2）、（3)脚内接开关管。检修前应先对+300V滤波电容进行放电，然后用万用表检测膜块内部开关管的好坏，同时还应检测(2)脚外接的对地电阻R611、R612(在部分型号彩电中未用R612)是否开路或阻值变大。

　　提示：索尼G3F杌芯彩电不定时损坏sTR一S6708(早期机型)或STR一S6709(后期杌型)，并连带损坏限流电阻R611、过流取样电阻R618和行管Q2591，但将上述损坏件更换后又可正常收看，为防故障复发，可将(2）脚对地电阻R618由0．22Ω／2W改为0．15Ω／2W。

　　2．检查稳压电路若稳压电路工作异常导致+B电压大幅升高，则开机便烧厚膜块，此时应重点检查光耦IC603及其（1)、(2）脚外接元器件。

　　若索尼G3F机芯彩电屡烧STR-S6708或STR一S6709，应重点检查误差放大集成块Ic602(sEl35N或SEl40N)和光耦IC600(TLP621)是否损坏。

　　3．检查sTR-6709(9）脚外围电路大量的维修实践表明，sTR一S6708(A)、STR一6709(A)内的开关管一般不会损坏(这是由于②脚外接有O．22Ω电阻进行保护)。而⑨脚(内部控制电路供电端)内部电路的损坏率非常高(多为⑨脚对②脚击穿短路)。正常时，⑨脚对②脚之间的电阻应大于2kn，若实测仅为几十欧姆，则表明⑨脚内部已击穿。⑨脚内部电路损坏多为该脚外接三极管Q60l耐压值低(易击穿)所致，可换用耐压值较高的2SD1640Q、2SD667、2SD1273A等型三极管，同时在⑨脚与热地问增接一只12V稳压二极管。

　　厚膜块损坏后，不可贸然更换厚膜块试机，这时应重点检查+300V整流滤波元件，若整流桥堆中有一臂短路或滤波电容潺电，都易再次损坏厚膜块，并连带烧断保险管。

　　提示：sTR一S6708(A)、sTR一6709(A)⑧脚为闸门控制电压输入端，正常工作时电压为125v(待机状态为-O．2V)，若外接二极管或电阻开路，则⑧脚电压失常，振荡器停振，无电压输出。
