康佳06系列彩电中屡烧STR-S6309的检修步骤
来源:本站整理  作者:佚名  2011-09-01 08:53:22



  STR-S6307/STR-S6308/STR-S6309是三肯公司早期推出的一款开关电源厚膜电路,内含脉冲振荡器、脉宽调整电路和开关管等元件,具有输入电压范围宽、工作效率高等优点。STR-S6307、STR-S6308、STR-S6309内部结构和引脚功能完全相同,但功率依次增大。该厚膜电路在康佳06系列彩电中的应用电路如图所示,其引脚功能见下表。该机屡烧STR-S6309的检修步骤如下:

  1.检查STR-S6309(IC901)(8)、(9)脚外围元件实修中发现,若开关电源稳压部分电路元件损坏使IC901(8)、(9)脚失控,最易导致开机瞬间烧IC901。因此,检修时应重点检查这一部分电路元件,如取样集成块IC903(SEl30、SEl20或SElO5)、光电耦合器IC902及三极管Q902、Q903等元件。另外,IC903(2)脚外接的5.6V稳压二极管D906击穿;IC903(1)脚虚焊,或到C917正极(+B电压输出端)之间的铜箔断裂,都会导致IC901损坏。

  IC903(1)脚与C917的正极相连这段铜箔易断裂或接触不良,这是康佳06机型彩电的一个通病,轻者只损坏STR-S6309,重者易将IC901、CPU及Q901等元件同时损坏。由于此段铜箔外涂有绿漆,不易检查与焊接,实修时可用一段导线代替此段铜箔。

  2.检查+300V滤波电容及振荡定时电容该机+300V滤波电容是(2909,振荡定时电容是IC9013脚外接的C911,若这两只电容中的某只容量下降或漏电会损坏IC901。

  3.检查尖峰吸收回路元件IC9011脚外接尖峰吸收元件C913、R910,若R910开路,c913漏电容量减小,会在收看过程中不定时损坏IC901。

  (1)检查STR—S6309(4)脚外围元件STR—S6309(4)脚外接恒流源放大电路。

  若④脚外接电容C910容量减小,会出现屡烧IC901的故障。另外,在该机中,若将R907由原来的10Ω改为15Ω—25Ω,可降低STR一S6309功耗,从而降低其温度,提高其稳定性。

  (2)检查STR~s6309(2)脚所接元件康佳06系列彩电屡烧STR-S6309,并同时烧CPU、伴音功放块TDA2009及行管Q402,一般系C914短路或IC901(2)脚外接的D903开路所致。

  在创维CTV-S8259彩电中,若IC601(STR-86309)(2)脚所接的R605(O.22Ω/3w)阻值变大,会屡烧Ic601。

  提示:在创维cTv~8298A彩电中,若屡烧sTR一$6309及R605,可先更换光耦I(2603(TLP621)及电阻6309、R605。

引脚 功能 电压(v)
待机 开机
1 开关管集电极 300 300
2 开关管发射极 0 0
3 开关管基极 0.2 0.2
4 激励控制管C极 0.1 1.3
5 激励控制端 0 0.1
6 电流检测管基极 0 -0.1
7 电流检测管发射极 0 0
8 激励管基极 -0.4 -0.7
9 误差信号输入 -0.8 -7.1

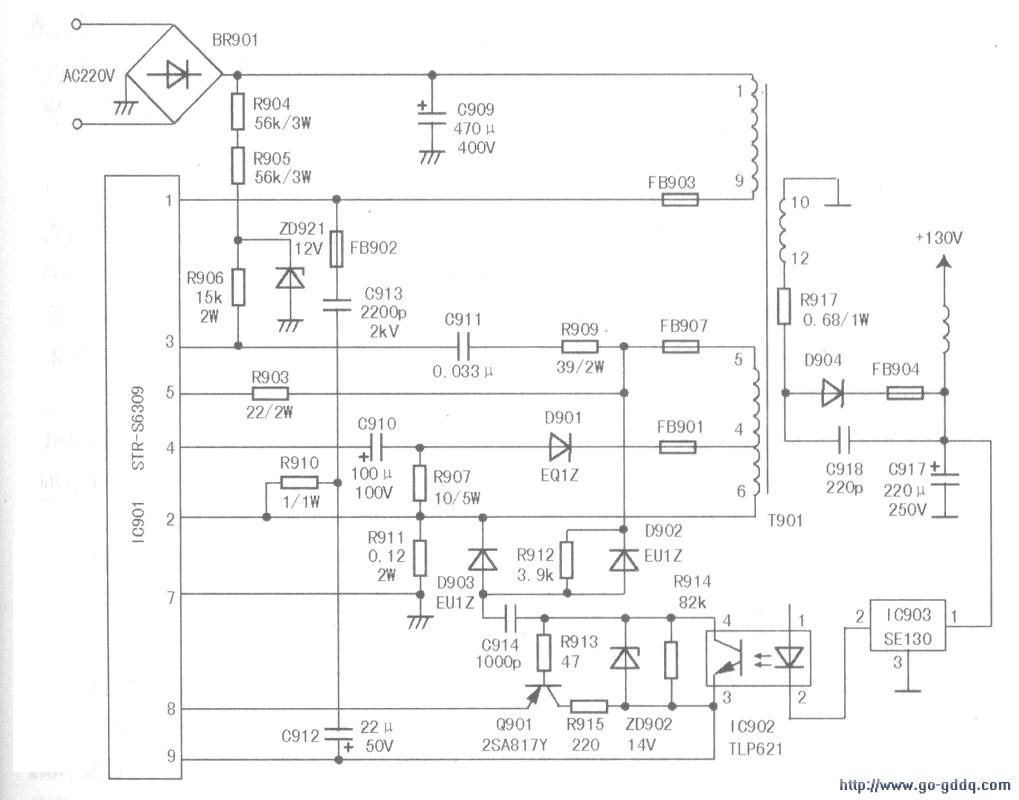

在康佳06系列彩电中的应用电路
