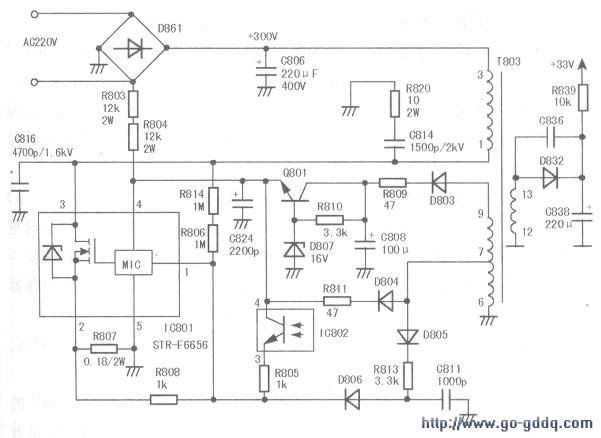

STR-F6656是三肯公司生产的彩电开关电源专用厚膜电路STR-F66xx中的一种,内含基准稳压电源、反馈/过流保护比较器、高反压MOSFET管等电路,与之同属一系列的还有STR-F6653、STR-F6654、STR-F6658等膜块。STR-F6656在TCL-2918E/2918EW(LA76832机芯)彩电中的应用电路如图所示,其引脚功能见下表。该机屡烧STR-F6656的检修步骤如下:
1.检查尖峰吸收电路该机尖峰吸收电路由R812、C814组成,若其中某元件开路,易不定时损坏STR-F6656。
2.检查次级负载若初级电路正常,应重点检查开关变压器次级各负载有无短路现象,各输出电压的整流二极管是否击穿。实修中发现,该型机开关变压器T803(13)脚外接70V整流二极管D832(RU3)击穿后,会连带损坏STR-F66560。
引脚 | 功能 | 电压(V) | |
待机 | 开机 | ||
1 | 过流检测信号和稳压控制信号输入端 | 0.2 | 1.95 |
2 | 内部MOSPET开关管源极(S) | 0 | 0.05 |
3 | 内部MOSFET开关管漏极(D) | 300 | 300 |
4 | 电源输入端 | 18 | 19.1 |
5 | 热地 | 0 | 0 |
