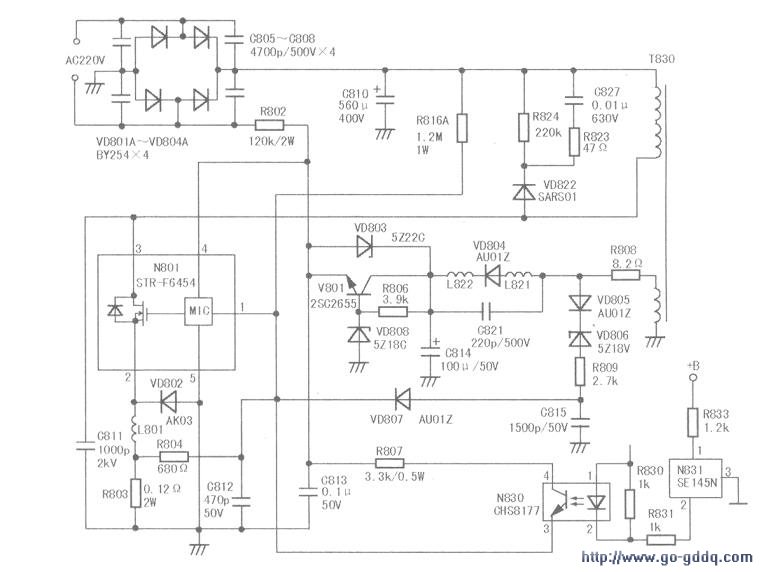

STR—F6454STR-F6454是三肯公司生产的开关电源专用厚膜电路，内含振荡电路、过流、过压、稳压控制及开关脉冲放大等电路。该厚膜块在长虹CN-11机芯彩电(H25K6O、25Kl8、29Kl9、C-29E6等机型)中的应用电路如图所示。该机芯彩电屡烧STR-F6454的检修步骤如下：

　　1.检查整流滤波电路若保险管内发黑，且STR-F6454(NQB21)炸裂损坏，应查整流二极管VD801A~VD8O4A、浪涌吸收电容C805~C808、+300V滤波电容C810、尖峰吸收电容C811、C827(部分机型无C827、R823、R824,UB822)。
　　
　　2.检查STR-F6454（4）脚外接电路STR-F6454（4）脚为电源启动供电端，正常电压为18.2V。若该脚电压小于11V且稳定不变，则检查以V801、VD808(l8V)、VD803(22V)等元件为核心的电子稳压电路；若在llV~l5V之间波动，说明开关电源已起振，则查开关变压器次级整流、滤波元件及负载电路有无短路现象，尤其是行电路。

　　3.检查稳压控制环路若通电瞬间+B电压由160V逐渐下降为零，则检查稳压控制环路元件，可先代换光耦N830，再换误差放大器N831，最好检查R807是否开路。

　　提示：该IC的(4)、（5）脚间外接肖特基二极管AKO3。实修中可不装此二极管，或换用RU2、RU4、55295等型二极管。
