Profibus现场总线设计概要
来源:本站整理  作者:佚名  2011-09-01 08:53:58



  profibus- dp这种精简的结构确保了数据传输的高速有效。直接数据链路映像(ddlm,direct data link
mapper)提供了访问第2层的用户接口,用户接口规定了用户和系统以及各类设备可以调用的应用功能,并描述了各种设备的设备行为。物理层采用rs-485传输技术或光纤传输技术。dp协议的用户层包括dp基本功能、dp扩展功能和dp行规

  profibus-pa使用扩展的profibus- dp协议进行数据传输,另外还规定了现场设备的设备行规。根据iec 61158-2标准,这种传输技术可以确保其本质安全,并通过设备对现场设备供电。

     profibus-FMs包括了应用协议并向用户提供通信服务。lli协调不同的通信关系,并向fms提供不依赖设备的对第2层的访问接口。第2层现场总线数据链路(fdl,fiELDbus data link)用于完成总线访问控制及保证数据的可靠性。

  3.1 profibus-dp和profibus-fms传输技术

     profibus-dp和profibus-fms采用rs-485传输技术。他们相同的传输技术和总线存取协议,可以在同一根电缆上运行。一个总线段内的导线采用屏蔽双绞电缆,段的两端各有一个终端器,rs-485总线段结构如图1所示。传输速率可在9.6kbts-12mkbts之间选用,所选用的波特率对连接到总线上的所有的设备都适用。每段最多连接32个站,通过中继器可以增加段数,则总线上的站最多可以连接126个。

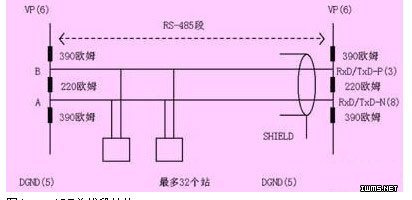

图1  rs-485总线段结构
