Profibus现场总线设计概要
来源:本站整理  作者:佚名  2011-09-01 08:53:58



  1  引言

  采用fcs(总线控制系统)的企业用于生产管理的局域网能够与用于自动控制的现场总线网络紧密衔接。现场总线是将自动化最底层的现场控制器和现场智能仪表设备互连的实时控制通讯网络,遵循iso/osi开放系统互连参考模型的全部或部分通讯协议。fcs 则是用开放的现场总线控制通讯网络将自动化最底层的现场控制器和现场智能仪表设备互连的实时网络控制系统。

  2  现场总线概要

     它将传感测量、补偿计算、工程量处理与控制等功能分散到现场设备中完成,仅靠现场设备即可完成自动控制的基本功能,并可随时诊断设备的运行状态。现场总线设备能处理各种参数、运行状态信息及故障信息,具有很高的智能,能在部件、甚至网络故障的情况下独立工作,大大提高了整个控制系统的可靠性和容错能力。

     由于现场设备本身已可完成自动控制的基本功能,使得现场总线已构成一种新的全分布式控制系统的体系结构,不再需要一个中央控制计算机,实现真正的分布式控制。从根本上改变了现有dcs集中与分散相结合的集散控制系统体系,简化了系统结构,提高了可靠性。

  工作在现场设备前端,作为工厂网络底层的现场总线,是专为在现场环境工作而设计的,它可支持双绞线、同轴电缆、光缆、射频、红外线、电力线等,具有较强的抗干扰能力,能采用两线制实现送电与通信,并可满足本质安全防爆要求等。

     传统的控制系统每个仪表都需要一条线连到中央控制室,在中央控制室装备一个大配线架。而在fcs系统中多台现场设备可串行连接在一条总线上,这样只需极少的线进入中央控制室,大量节省了布线费用,同时也降低了中央控制室的造价。由于现场总线系统中分散在设备前端的智能设备能直接执行多种传感、控制等,也不再需要dcs系统的信号调理、转换、隔离技术等功能单元及其复杂接线,用工控pc机作为操作站,从而节省了一大笔硬件投资,由于控制设备的减少,还可减少控制室的占地面积。

     由于现场总线的以上特点,特别是现场总线系统结构的简化,使控制系统的设计、安装、投运到正常生产运行及其检修维护,都体现出优越性。

  3  现场总线案例

   profibus是德国国家标准din 19245和欧洲标准en 50170的现场总线,也是iec标准iec
61158,并且已经转化为中国gb国家标准。由profibus-dp、profibus-pa、profibus-FMs组成了profibus系列。profibus-dp、profibus-pa通信模型参照了iso/osi参考模型的第1层(物理层)和第2层(数据链路层);profibus-fms采用了第1层、第2层和第7层(应用层),第7层又分为现场总线报文规范(fms,fiedldbus

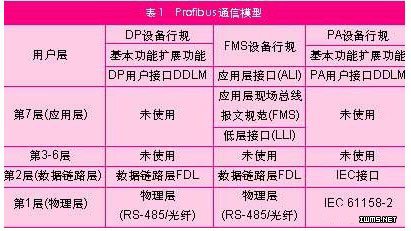

message specifICation)和低层接口(lli,lower layer interface),另外还增加了用户层。如表1所示profibus通信模型。profibus提供了三种通信协议类型。

[1] [2] [3]  下一页
