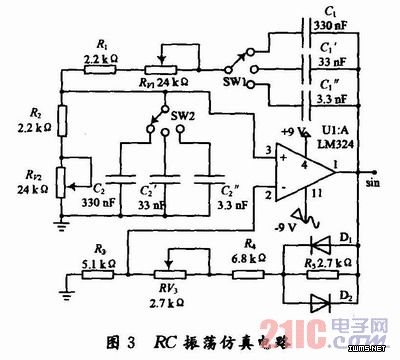

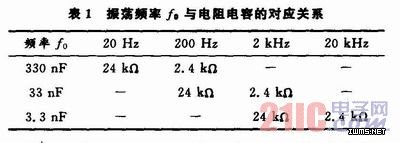

鉴于信号频率20 Hz～20 kHz跨度较大，因此采用2组各3只容量相差10倍的电容和2只同轴电位器来调节。选用不同的电容作为振荡频率fo的粗调，用同轴电位器实现fo的微调。不同电容及振荡频率fo对应的电阻阻值如表1所示。
从表1可以看出，每一个电容和电阻的组合都可以调节一定范围的频率，而这三范围有交叉，故可实现频率连续可调。如要产生200Hz～2 kHz的信号，可将电容置为33 nF，再同时调节RV1，RV2使之与R1，R2串联的阻值在24 kΩ～2．4 kΩ之间变化。
2．2 方波产生电路
方波产生电路相对比较简单，将运算放大器LM324的反相输入端接地，同相输入端接正弦波产生电路的输出端构成过零比较器，如图4所示。
当输入的正弦信号sin在正负半周之间变化时，输出为幅值固定且与正弦波同相的方波信号squ。
