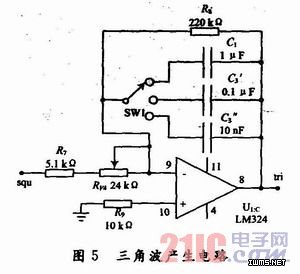

方波信号squ通过R7和RV4接放大器的反相输入端，输出信号由R7，RV4与组成的RC电路进行积分变换产生的三角波tri。电容通过波段开关(该开关应该与选频率网络的波段开关同步)选择，以改变不同频段电路的积分时间常数，电位器RV4可以调节输出信号的幅度。为获得线性良好的三角波，采用电阻R8进行负反馈限幅，并在选择元件参数时，应使积分电路的时间常数τ=RC大于方波信号周期的一半(方波的宽度)。如信号频率为100Hz，则方波的宽度为0．005s，若取C=1μF，则R>5kΩ。

3 电路仿真与测试
    在Proteus中绘制图3～图5所示各部分电路，三部分电路按照图1所示关系连接，再将各部分电路的输出端接虚拟示波器，然后开始仿真，即可观察到图6所示的仿真波形。Proteus中原理图的绘制与仿真见文献。在仿真过程中，有几个问题需要注意：根据理论推算，正弦波产生电路在放大器的增益大于3即可起振，但实际仿真过程中有时会出现不起振的现象，为此可在电源中加入扰动来解决，如图3中的-9 V电源，详见文献。若要变换频段，三组电容器须同时改变，否则会不起振或波形失真。电位器RV1，RV2要调节到相同的阻值，调节RV3使输出正弦波幅值达到最大不失真状态，RV4可以调节输出三角波的幅度。通过对电路进行实验测试，在示波器上可以观察到三种理想的波形。应该注意的是：开关SW1，SW2，SW3要采用1个3组以上的3位波段开关。RV1，RV2采用同轴电位器进行调节。三种输出信号可以同时并行输出，也可以通过一个选择开关并经电位器(使信号幅度可调)单独输出。另外实际测试时电源不用再加扰动。

4 结语
    Proteus是集电路设计、分析、仿真、制版等多种功能于一身的实物仿真软件，利用Proteus的ISIS进行设计仿真后，可以将设计结果数据直接导入Proteus的ARES进一步设计PCB，因此通过Proteus仿真技术，提高了电路设计的效率和质量。LM324是低成本的四运算放大器，以其为核心器件设计的低频信号发生器具有电路简单、波形稳定、经济实用、使用方便等优点，能够输出实验测试常用的正弦波、方波和三角波信号，而且信号的频率和幅度均可以调节。该信号发生器可用于学校的教学实验演示和业余制作测试。
