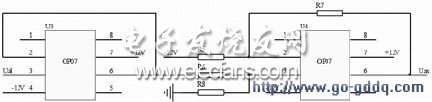

图4 电平转换电路
正弦波产生电路

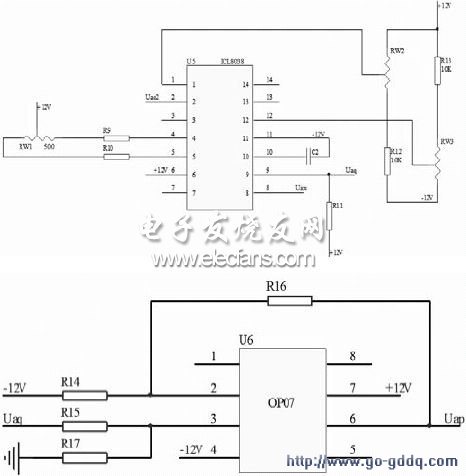

函数发生器ICL8038通过连接少量的外部元件就能够产生高精度的方波、正弦波、锯齿波等波形。为减小正弦波失真度，通过ICL8038的正弦波失真度调整脚1和脚12组成桥式电路，使失真度减小到0.1%左右。引脚2即输出正弦波。方波输出脚9接一个上拉电阻到V+，使得输出的方波电平在±12V之间。输出的方波经电平转换作为PD1的另一个输入。由于ICL8038输出的方波和正弦波之间有90°的相差，当环路锁定时，正好满足PD1输入输出波形占空比为50%的要求。电路如图5所示。
图5 正弦波发生电路
