若开关电源有故障,可拆下开关电源板单独进行检修。由于主电源电路正常工作需要信号处理板送来高电平开机信号,所以实修时,可用一只2kΩ的电阻与+5VS电压相连,作为开机信号。另外,为了便于观察电源电路的工作状态,可在+24V输出揣上接一只电动自行车的36V灯泡作为假负载,或在+l2V输出端上接一只汽车灯泡作假负载。值得一提的是,对于FSP205-4EO1开关电源而言,需在+24V或+l2V输出端上接有一定功率的假负载,主开关电源才会进入正常工作状态。另外,在检测时一定要注意区分冷、热地。

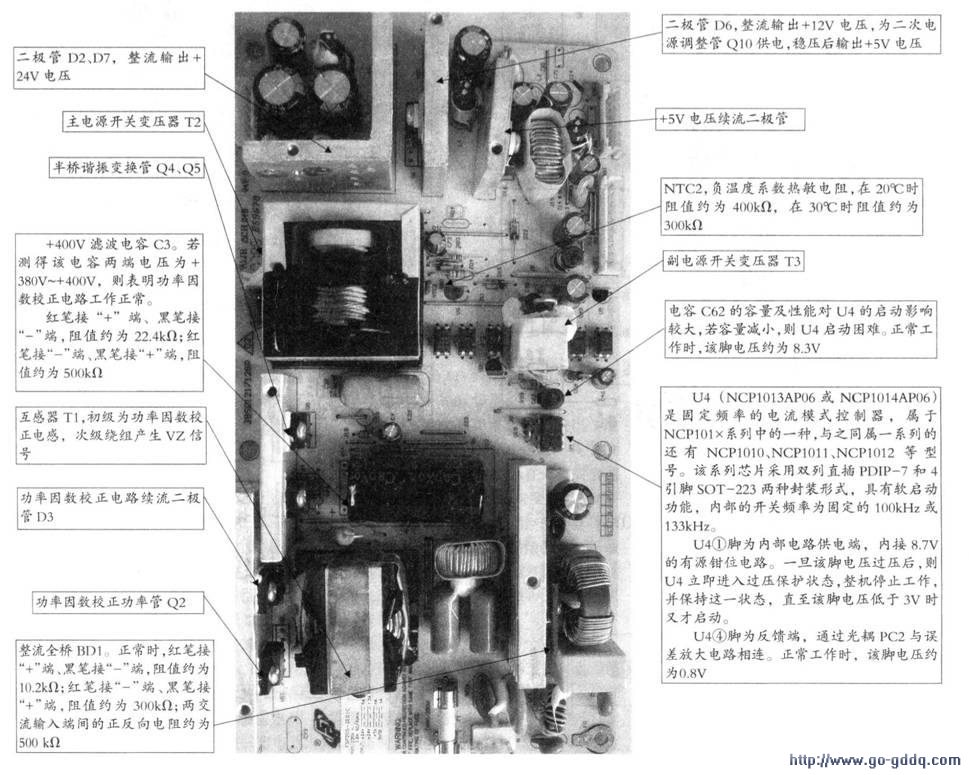

为便于实修时参考,特附上该开关电源板的正、反面实物图及相关说明,如上图、下图所示。
