R-HS255S-3SF01电源板用于长虹LM381SD机芯中的3D50A6000i、3D55A60001、3DTV558601、iTV55830DE、LED5860、LED55760DT等大屏幕LED液晶彩电中。该板采用STR-A6052M＋R2A20112＋SSC9502S组合方案，输出5V -STB、＋5V、＋24Va、＋24Vb电压，如图1所示。

    该电源板采用双PFC电路和双变压器主电源，板号为XR7.820.066 V1.2/1.3/1.4，与JC255S -3SF01/02电源板输出电压基本相同，可互换使用。

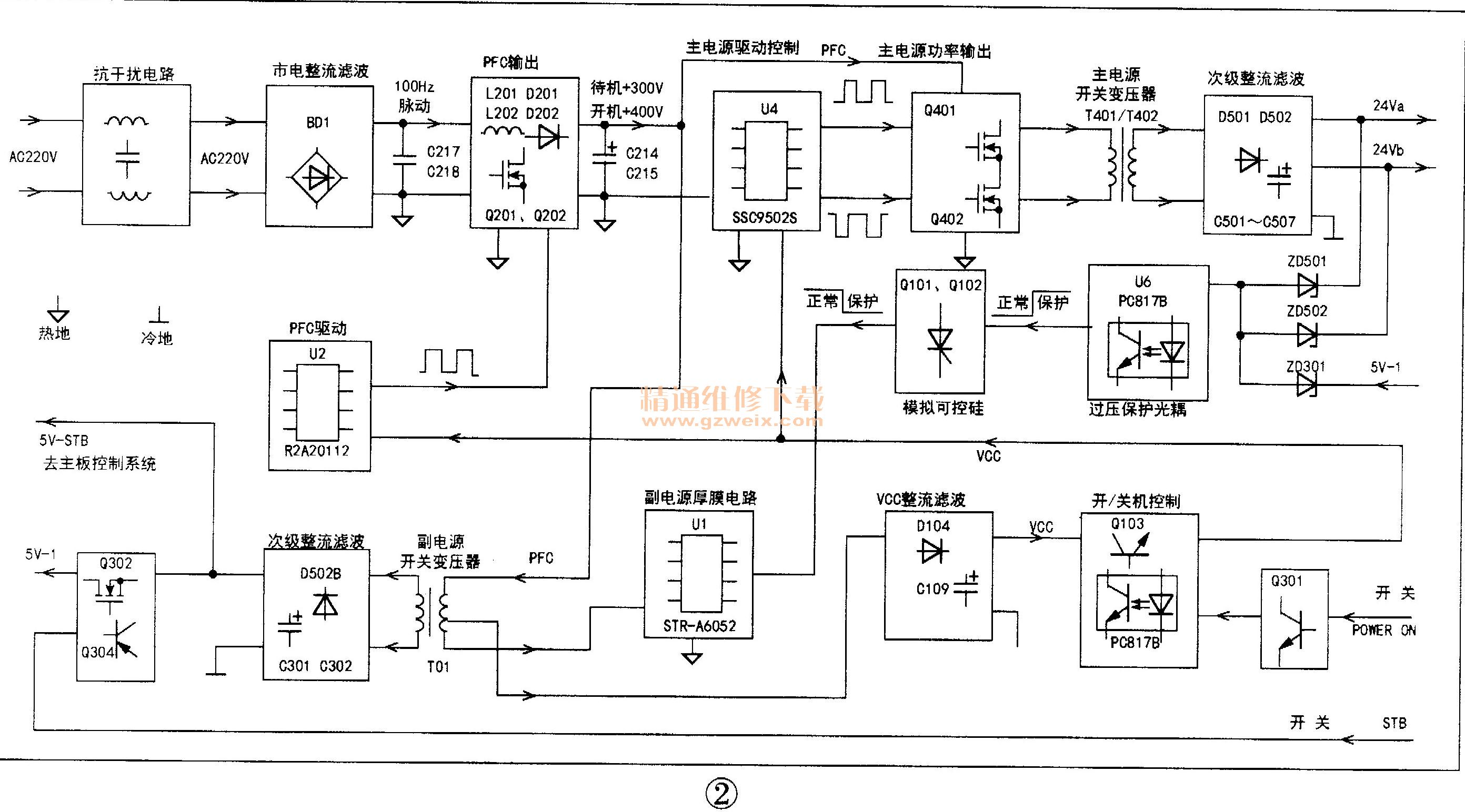

    工作过程：通电后，整流滤波电路产生的＋300V电压为副电源供电，副电源工作，产生5V-STB和VCC电压，如图2所示。5V-STB为主板控制系统供电，待机指示灯亮；二次开机后，VCC电压经开／关机电路控制后为PFC和主电源驱动电路供电，PFC电路和主电源启动工作，以R2A20112（U2）为核心的PFC电路将＋300V电压升到＋400V；以SSC9502S（U4）为核心的主电源启动工作后，产生＋24Va、＋24Vb电压，为主板和背光灯板供电。同时，副电源输出5V-1电压为主板上的小信号处理电路供电。

    Q101、Q102组成模拟可控硅电路，与PC817B（U6）、ZD501（27V）、ZD502（27V）、ZD301（6.8V）组成过压保护电路，当24Va或24Vb电压超过27V时，ZD501或ZD502反向击穿，当副电源输出的5V-1电压超过6.8V时，ZD301反向击穿，光耦U6导通，模拟可控硅导通，将U1的稳压控制端②脚电压拉低，U1停止工作，副电源无电压输出，则PFC电路和主电源因无VCC供电也停止工作，电源板无电压输出。
