DC125V正端79→控制柜运行开关RUN→轿内运行开关RUN→轿顶移动开关sw→轿顶运行开 关RUN→轿顶安全窗开关E.EXIT→安全钳开关SAF→底坑急停开关PIT→轿厢缓冲器开关PSE→对 重缓冲器开关→下终端极限开关DOT→上终端极限开关UOT→对重限速器开关GOV→轿厢限速顺器开关GOV→自动检修继电器常开点60→安全回路继电器线圈89→微机Wl→29安全继电器→DC125V负端。
当所有各个位置上开关处于正常接通时,89安全回路继电器得电工作,为电梯运行做好准备。

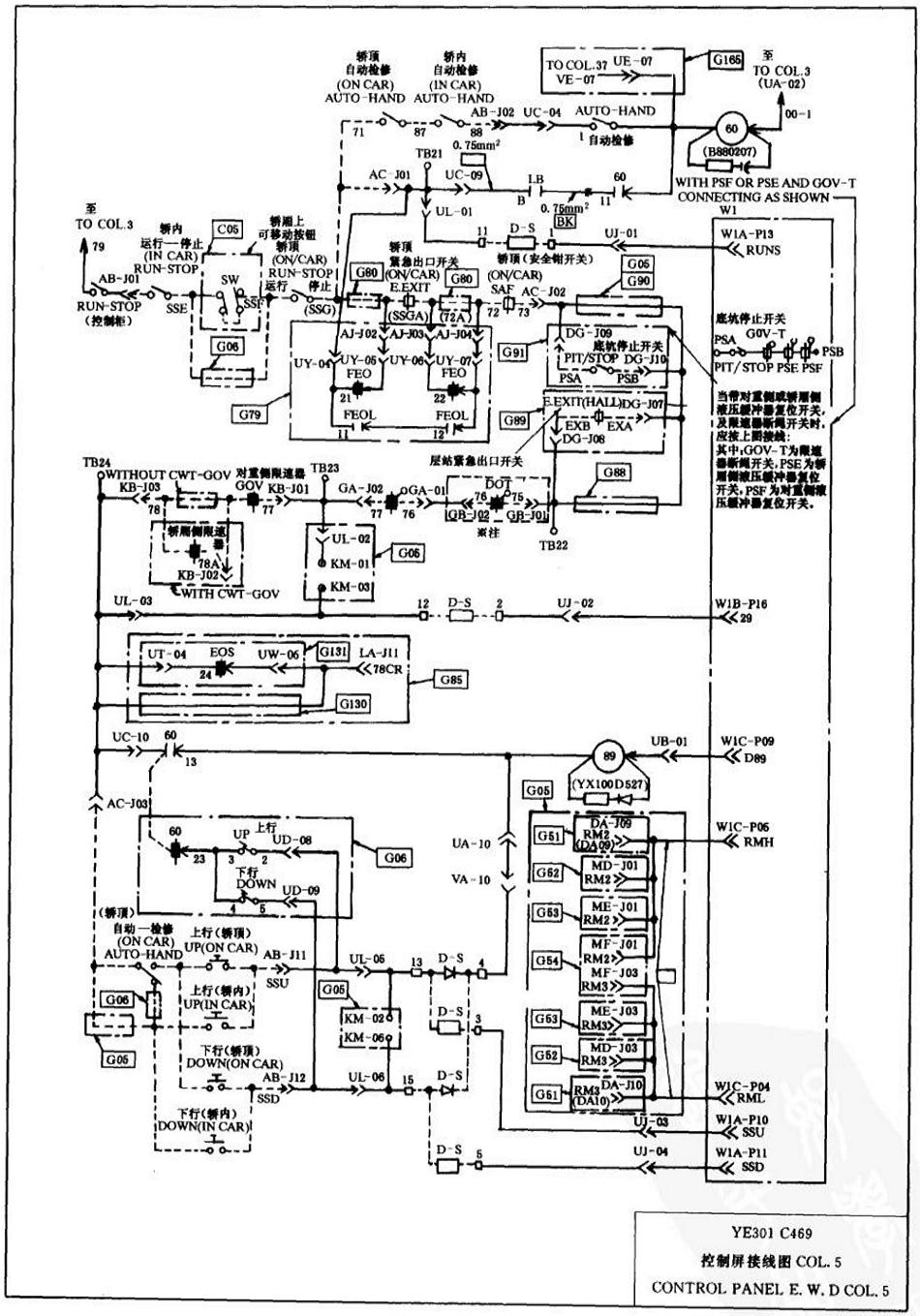

如下图所示
