上海三菱SP-VV系列PC交流调速电梯PC的主要输出控制信号分析
来源:本站整理  作者:佚名  2011-09-06 19:39:33



  1.运行信号

  PC输出端600→运行接触器C线包→安全继电器常开点JY→制动器继电器常开点JD2→220V ACDl端→220V AC D2端→熔断器RP6→PC公共端600M。

  2.上行信号

  PC输出端601→上行接触器S线包→下行接触器辅常闭点X→上限位开关UL→安全继电器常开点JY→制动器继电器常开点JDZ→220V AC Dl端→220V AC D2端→熔断器RP6→PC公共端600M。

  3.下行信号

  PC输出端602→下行接触器线包X→上行接触器辅常闭点S→下限位开关DL→安全继电器常开点JY→制动器继电器常开点JD2→220V AC Dl端→220V AC D2端→熔断器RP6→PC公共端600M。

  4.开门信号

  PC输出端603→开门继电器线圈JKM→关门继电器常闭点→220V AC Dl端→220V AC D2端→熔断器RP6→PC公共端600M。

  5.关门信号

  PC输出端604→关门继电器线圈JGM→开门继电器常闭点JKM→220V AC Dl端→220V AC D2端→熔断器RP6→PC公共端600M。

  6.强激信号(全电压松闸信号)

  PC输出端605→强激继电器线圈JJR→220V AC Dl端→220V AC D2端→熔断器RP6端→PC公共端600M。

  7.平层予抱闸信号

  PC输出端606→平层予抱闸继电器线圈JP→220V AC Dl端→220V AC D2端→熔断嚣RP6→PC公共端600M。

  8.到站钟信号

  PC输出端607→限流电阻RGC→轿顶和轿底到站钟GC→220V AC Dl端→220V AC D2端→熔断器RP6→PC公共端600M。

  9.起载信号

  PC输出端611→超载蜂鸣器OLB及超载灯OLL→220V AC Dl端→220V AC D2端→熔断器RP6→PC公共端600M。

  10.PC与ACVV联系信号

  PC通过输出端608、609、610控制交流调压调速器的运行和速度。

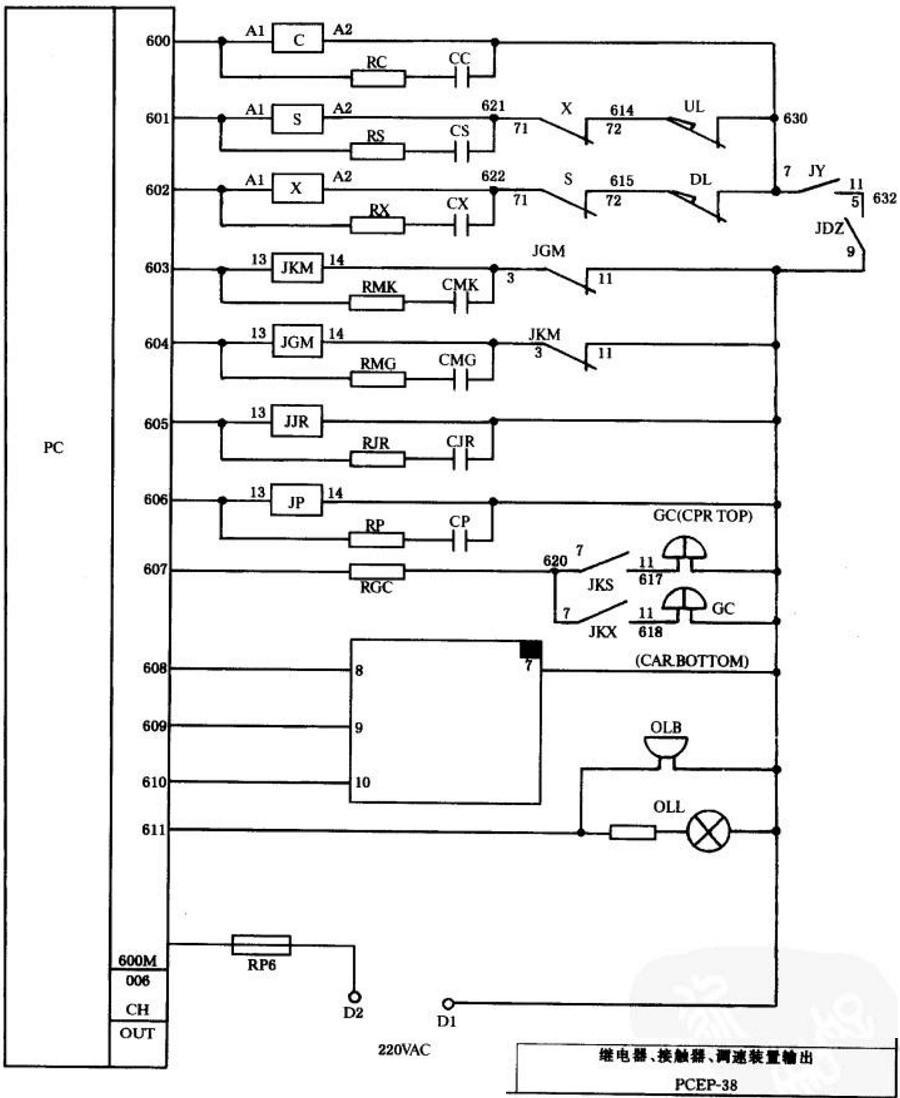

     如下图所示:

PC的主要输出控制信号图
