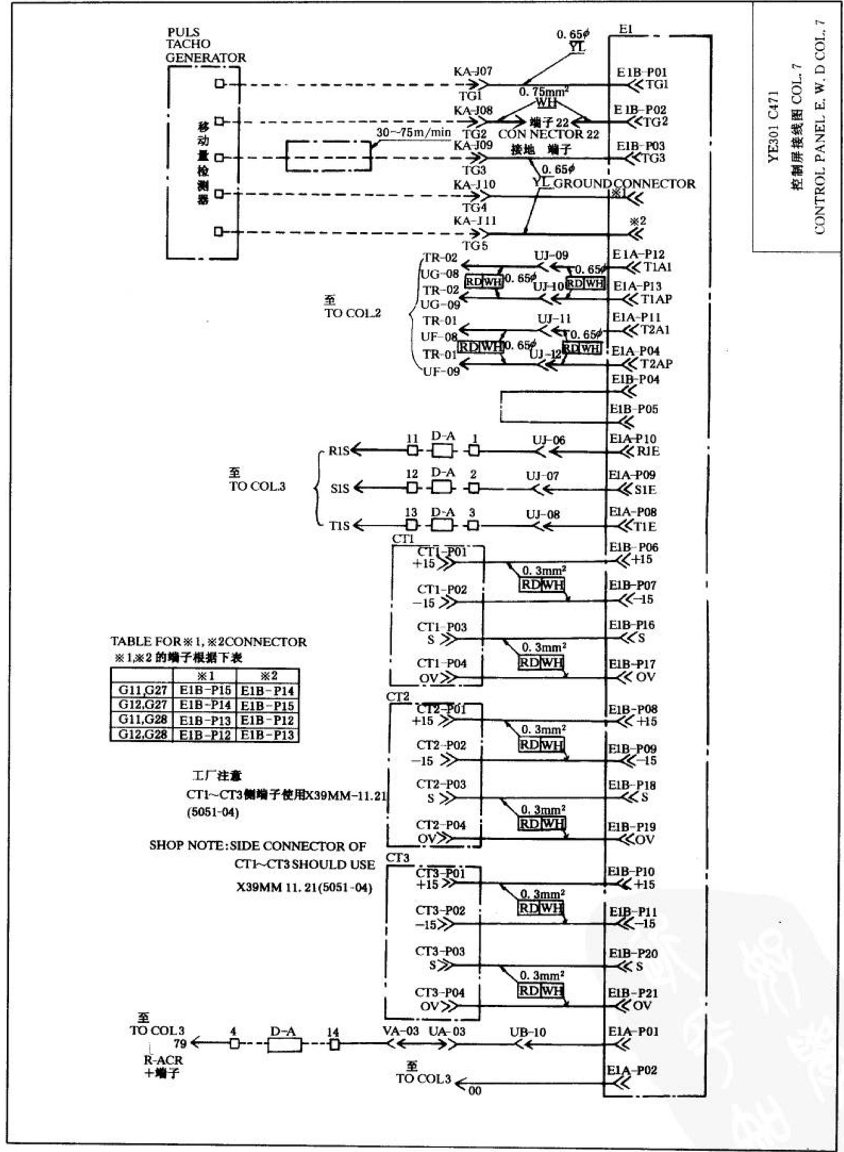

端子EIB P01,EIB. PO2、EIB.PO3为旋转编码器TG的+15V、-15V电源,端子※1、※2为编码器脉冲输入信号;EIA. P12、EIA. P13为DC+15V整流稳压器的输入AC15V,EIA.P14、EIA.P04为DC-15V整流稳压器的输入AC15V; EIA.P08、EIA.P09、EIA.Pl0为相序检测信号RIS、SIS、TLS的输入;EIB.P01、EIR P07、EIB. P08、EIB. P09、EIB. Pl0、EIB.P11为电流互感器CT1,CT2、CT3的DC±15电源EIB.P16、EIB.P17、EIB.P18、EIB.P19为变频器的电流负反馈信号;EIB. P20、EIR P21为变频器过电流检测信号:EIA.P01、EIA. P02为缺相保护检测电源DC+125V的输入端子。
如图所示:
