上海三菱SP-VF、MP-WF电梯控制电路
来源：本站整理  作者：佚名  2011-09-03 08:02:01



　　当各层大厅门都处于关闭DS接通，轿门处于关闭GS接通，安全回路继电器89正常接通，微机发出运行信号，主回路接触器5接通，同时抱闸接触器LB得电松闸，电梯启动运行。此时电路板Wl内60自动检修继电器得电灯亮，电梯运行时门联锁指示灯41D点亮。

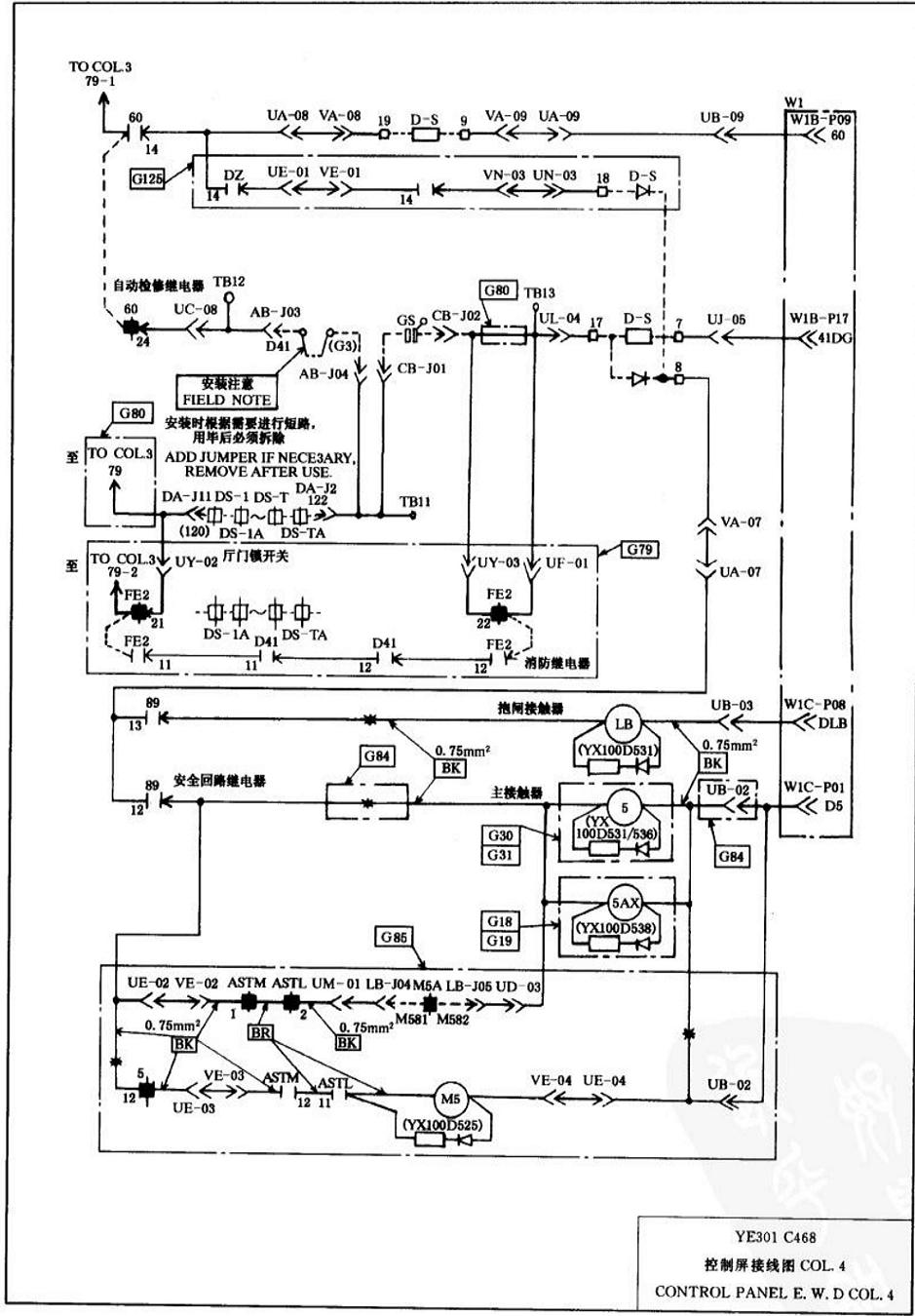

     如下图所示
