1．主微机(MICOM)功能

　　主微机为16位单片机构成，主要实现电气逻辑运算和程序控制，运行方式的选择，安全信号检测，内外呼梯应答，开关门机控制等。同时完成与现场信号的相互交换，并与旋转编码器完成先行模拟电梯搜索停车目标，为电梯平层前提供减速信号。

　　2．副微机(MICOM)功能

　　副微机也是16位单片机构成，主要是完成电梯运行速度模式的控制，安全信号监控，层站显示，主、副微机间相关信号的传输，故障检测等功能。

　　3．微机信号输入输出电路

　　(1)轿厢内主要信号：微机信号的输入输出电路可分为6种，轿门锁开关、安全窗开关、平层检出等重要信号．在主、副微机分别设有独立的输入端，重要信号又输入到轿顶检修箱内的CLV电子板和控制柜的ICBG电子板，再输入到EMPU电子板内的主、副微机。

　　(2)轿厢内的一般信号：轿厢内选信号，轿厢内选应答灯信号，轿厢位置显示等信号输入CLYPC板，经由SCL串行传输线与主微机进行通讯。

　　(3)井道、底坑主要信号：厅门开关DOORSW、限位开关LIMITSW、强迫减速开关SLOW DOWN-SW等，输入到控制柜的ICBDPC板，再输入到EMPUPC板的主、副微机内。

　　(4)井道一般信号：大厅呼梯按钮信号输入H24B电子板及B．CON电子板，再输入到EMPU主微机内，同时从B．CON、HOTTPC电子板输出大厅呼梯应答灯信号到相应大厅呼梯控制按钮的指示灯。

　　(5)继电器接触器的控制信号：主微机MICOM发出控制安全继电器50B线圈及主接触器10T、抱闸接触器15B线圈的驱动信号。

　　(6)检测信号：过电压信号、过电流信号、缺相信号等，由ICBDPC板输入到副微机，由副微徽机输出切断逆变大功率三极管基极的拟制信号。

　　4．电子电路板功能

　　(1)CMPU电子板功能：完成与ICPG电子板之间的信号交往；与CLVPC轿厢串行通讯电子板之间的信号来往；与资料管理检索器的信号交往；电流反馈信号、速度反馈信号处理及控制。

　　(2)ICBD电子板功能：机房、井道、大厅的各种信号及轿厢内信号输入用电子板，电动机电流检测信号、逆变器驱动信号、主回路故障信号输出、安全回路继电器50B、层门锁继电器40D，再平层继电器100R等控制。

　　(3)B．CON，H24B，HOTT电子板功能：完成大厅呼梯信号的输入，大厅呼梯灯信号的输出。

　　(4)SVCA，SVCB．SVPA，SVPB，SVPC电子板功能：完成司机状态、消防状态、地震运行状态及监视信号灯电路的控制和转换。

　　(5)轿厢CLV电子板功能：CATE.SW轿门门锁开关、STOPSW急停开关、SCS安全钳开关、MHS安全窗开关、FMLPOSI平层开关、SAFETY安全触板等信号的输入；轿厢内选按钮、OPEN开门按钮、　　CLOSE关门按钮、开门延长按钮等信号与主微机的串行通讯；点动灯开关、保持开关、门到位开关、SLOM运行按钮、电子门锁信号的输入；ORS超载开关、WD110满载开关、WD20%负载启动补偿、MICRO再平层信号的输入；轿内楼层显示CPI、超载蜂鸣器、上下行显示灯、风扇、照明等信号的输入输出。

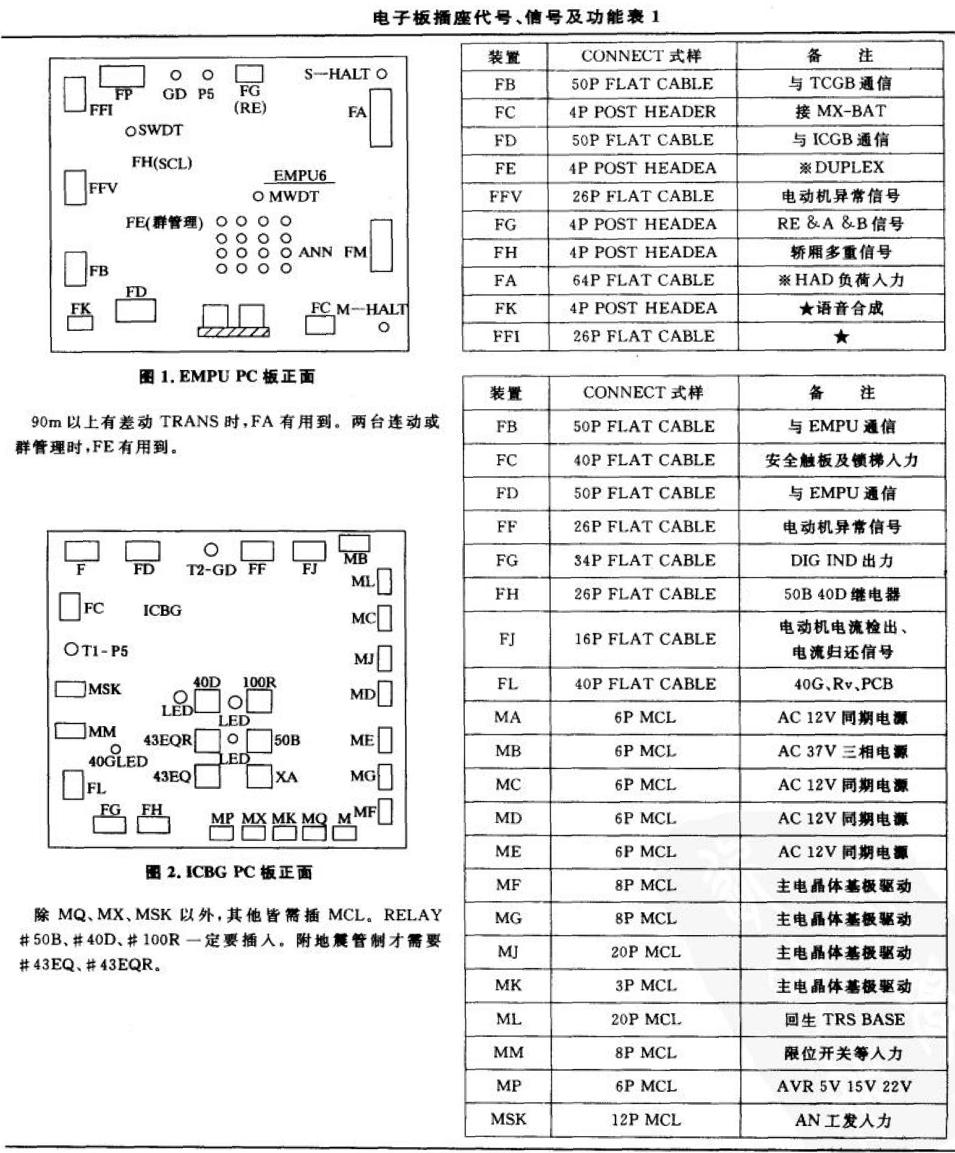

　　5．微机板EMPU，串行通讯板CLV、机房井道信号板ICBG的正面插头插座相互连接关系及外接线功能电子板上的插座代号、信号及其功能参考.

　　如下表所示：
