上海永大NT-VF电梯大厅信号串行通讯分析
来源：本站整理  作者：佚名  2011-09-06 10:06:11



　　大厅需要向主微机发送的信号有，外呼上下行按钮触点信号，楼层越多信号越多。控制柜主微机需要向大厅发送的信号有，外呼上下行按钮灯信号，上下行方向信号，楼层显示信号。在每个大厅建立一个串行通讯板HLAN后。

　　如下图所示：

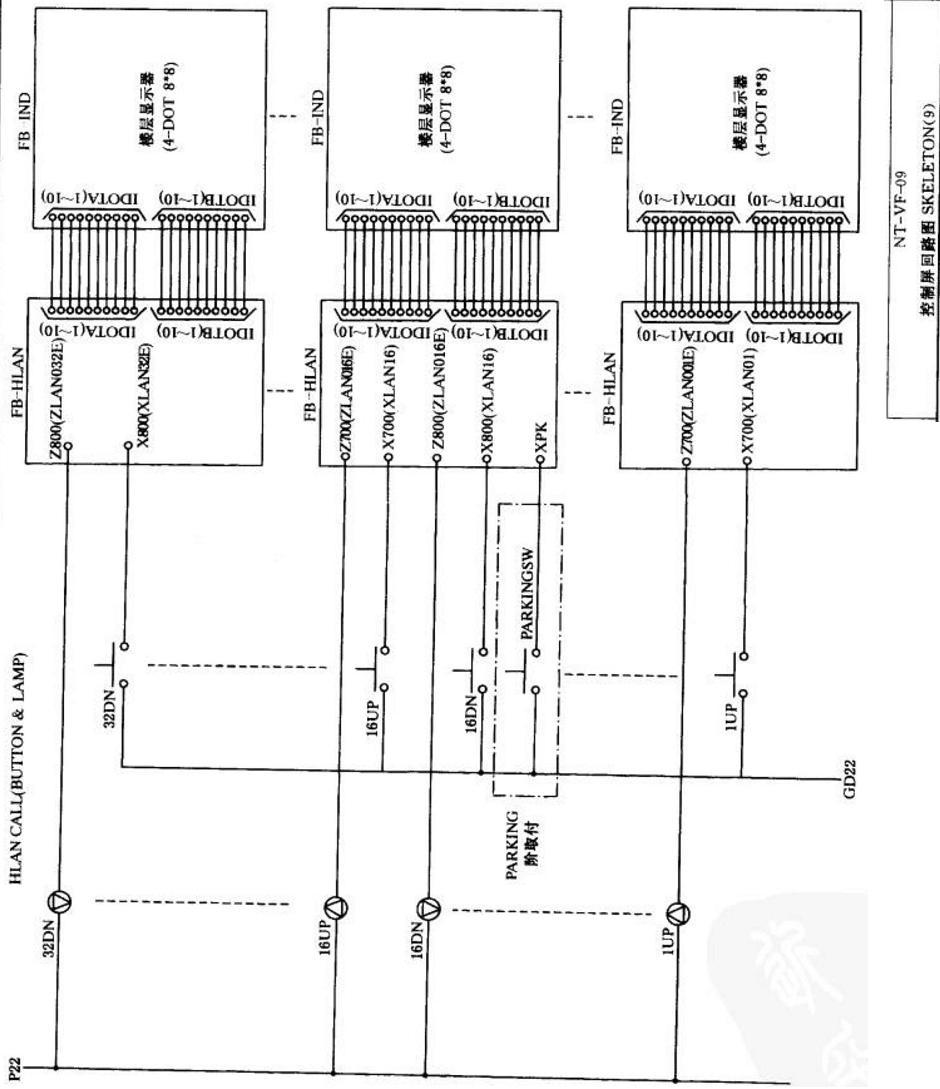

NT-WF-09控制屏回路图

图一

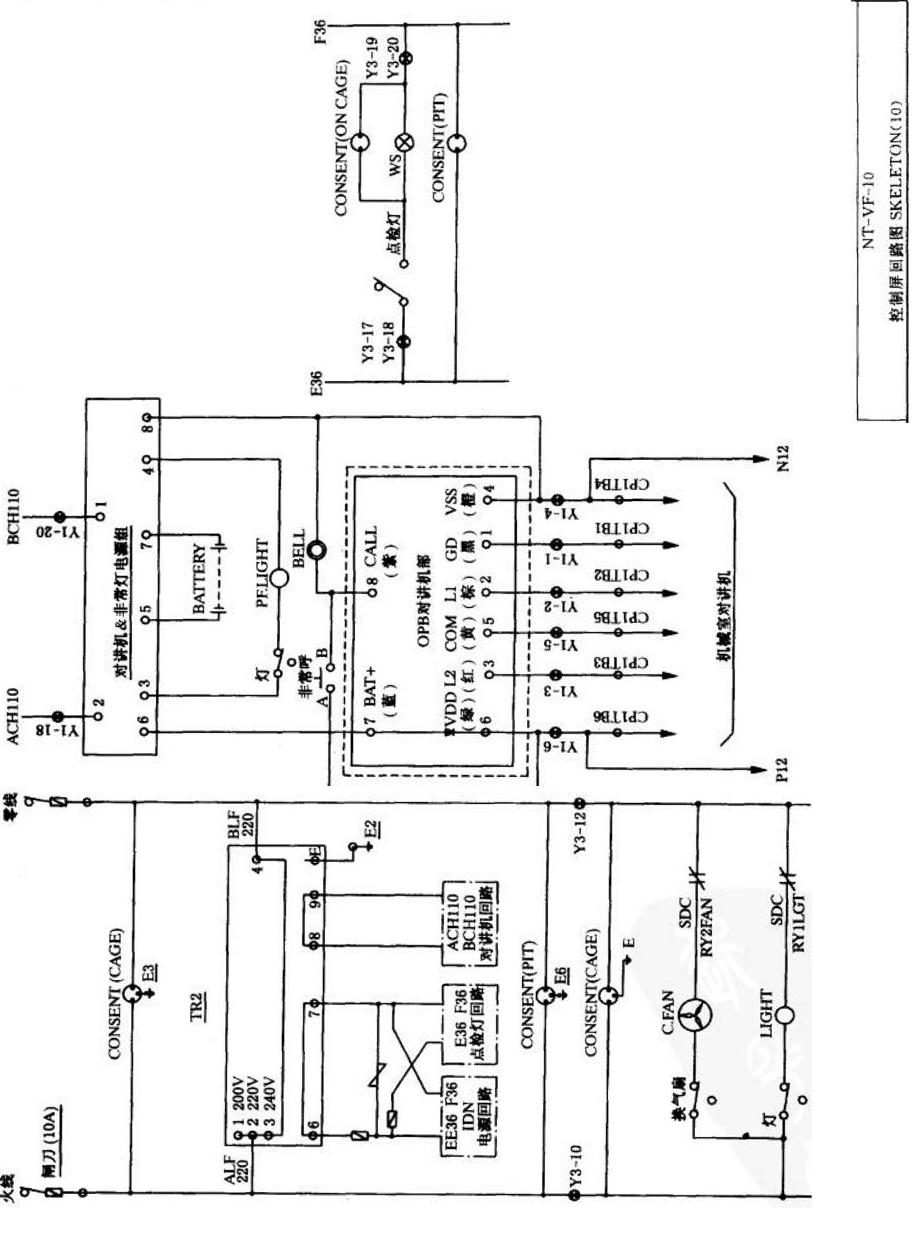

NT-WF-10控制屏回路图

图二
