AC380V电压经空气开关FFB送人变压器TR1初级，次级绕组输出多组电压，AC36V经整流输出DC48VP48电源；AC17V经整流输出DC22VP22电源；AC11V经整流输出DC12VP12电源；AC120V经整流输出DC110V电源，且PLLODC电源受主接触器10T1控制；AC100V输出交流电压ADR110、BDR110电源；AC220V供给风扇电源；Al00、Bl00经变压器AC-- CVT变为AC24V A24、B24电源；AC100V、Bl00经稳压电源组AVR得到+15V电源P15、-15V电源N15、+5V电源P5，供给微机电子电路用。

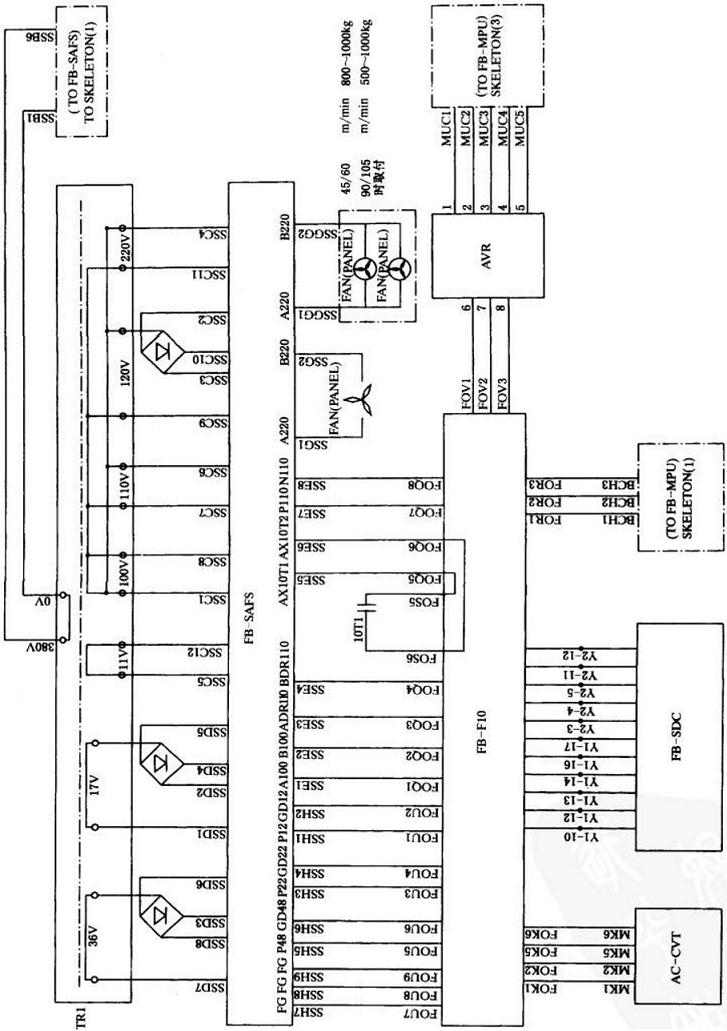

如下图所示：
