当合上机房动力配电箱电源开关后，R、S、T出线端有380V交流电压，控制柜面板上电压表VM有电压指示，电源指示灯PL应亮，漏电检测器投入工作。如有漏电存在，99C继电器吸合，其C2、A2触点闭合，FFB线圈得电吸合，使MAIN空气开关不能闭合，电梯无电不能启动运行；如无漏电存在，FFB线圈失电，空气开关闭合送电，阻容电路RC1组成过电压，浪涌电压保护电路投入运行，逆变器的冷却风扇FAN投人工作，三个Z1构成压敏电压保护。

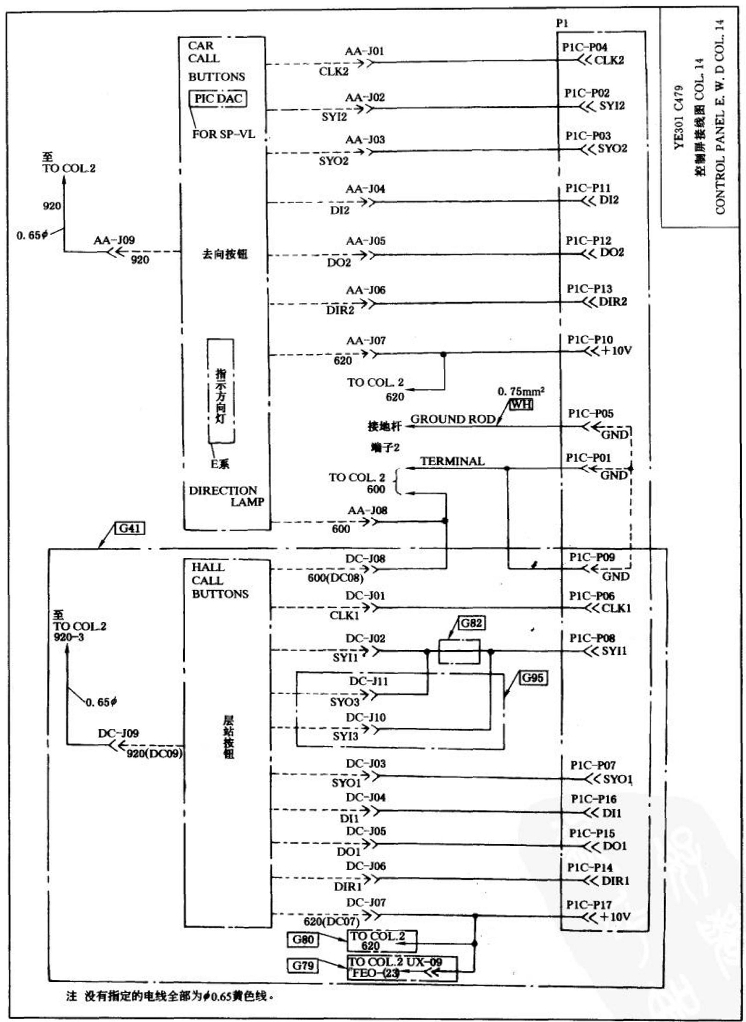

　　如下图所示：
