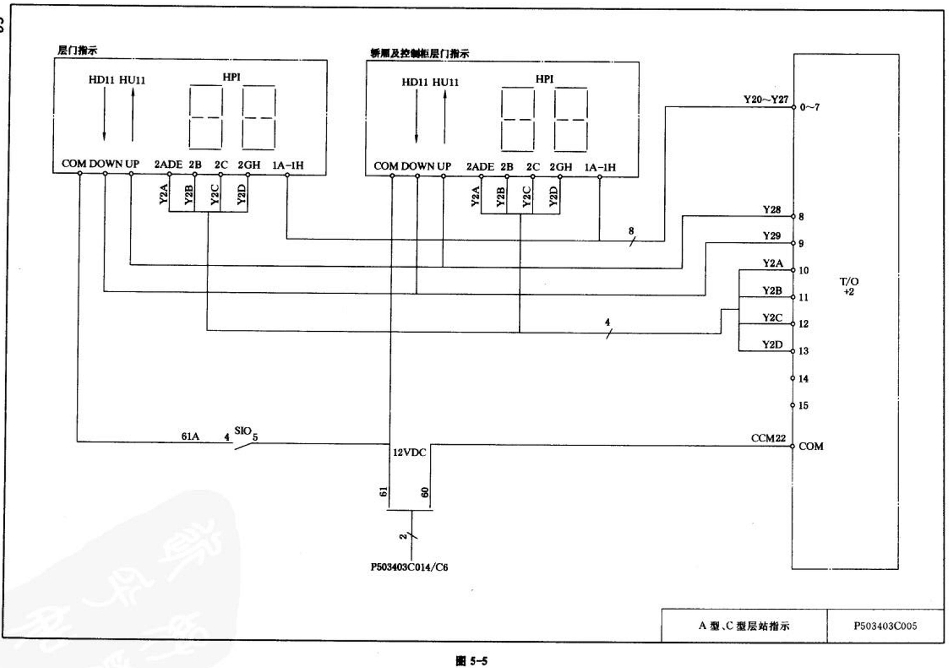

轿厢所在位置可用与曳引机同轴旋转的编码器发出的脉冲效计算得到,脉冲散与轿厢转动的直线距离成比例,因而电梯从一层到最高层走一次,PLC经过每一层记录的脉冲数就是轿厢的准确位置。以后从第一层向上运行按照脉冲数相加原则,平层信号时的脉冲数与记忆的脉冲数相比较即可计算出轿厢的位置,电梯下行时按照脉冲数相减的原则,在得到平层信号时与层站记忆数相比较即可知轿厢所在层站位置,这些运算都是由PLC来完成,且有记忆功能,即使停电也不丢失。A型指示层站方式时,层楼位置信号经过PLC译码之后输出到八段码显示器;C型指示层站方式时,层楼位置信号由PLC的矩阵方式输出到氖灯显示器。
如下图所示:
