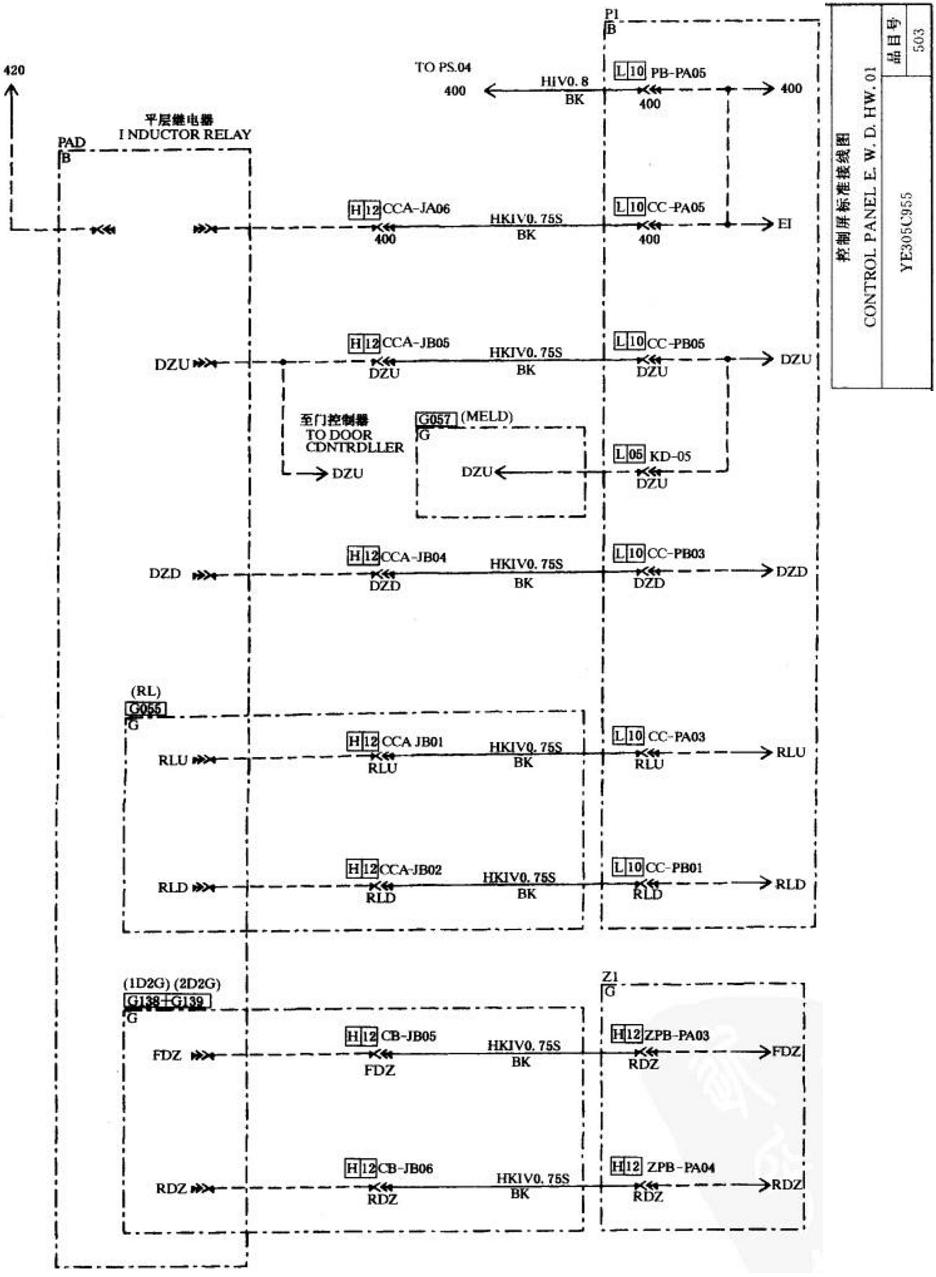

DC+48V电源420→平层继电器装置→微机Pl→48V电源负端400构成直流电源回路。

　　电梯上行平层感应器信号DZU输入微机Pl→控制电梯准确平层。电梯下行平层感应嚣信号DZD输入微机P1→控制电梯准确平层。

　　装有再平层开关的电梯，当电梯上行平层时，上行再平层开关信号RLU输入微机Pl，微机同时计算平层误差信号大小及正负极性，当误差大小超过规定值，电梯需要进行再平层。同样电梯下行平层时，下行再平层开关信号RLD输入微机Pl，同时微机Pl计算有超平层误差信号时，电梯进行再平层，否则不进行再平层动作。

　　如下图所示：
