上海三菱控制屏标准接线图电梯主控制电路分析

来源：本站整理作者：佚名 2011-09-06 10:05:47

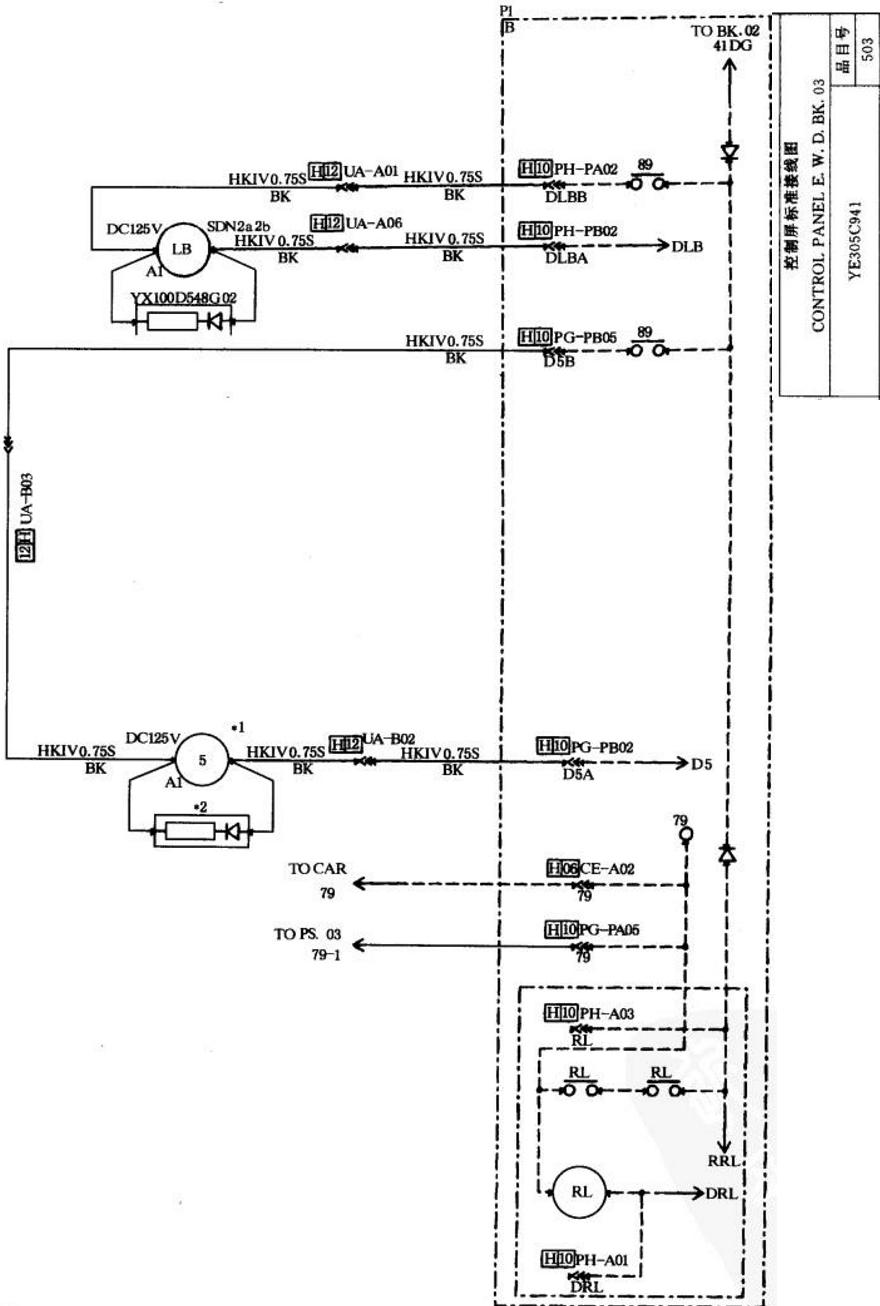

　　电源CD125V 79→轿门锁开关GS→厅门锁开关DS--(T)→厅门锁开关DS-1→41DG(BK．03)→安全回路继电器89常开点→抱闸接触器线圈LB→微机Pl板的控制端DLB。电梯启动时由微机Pl控制与电源DC125V负端00相接，构成直流电流回路，使抱闸接触器LB得电，电梯松闸。

　　同时由图BK 03D的41DG端(DC125V)→安全回路继电器89另一常开点→主接触器5线圈→微机P1板的控制端D5。电梯启动时由微机Pl控制与电源DC125V负端00相接，构成直流电流回路，使电梯启动。

　　如下图所示：

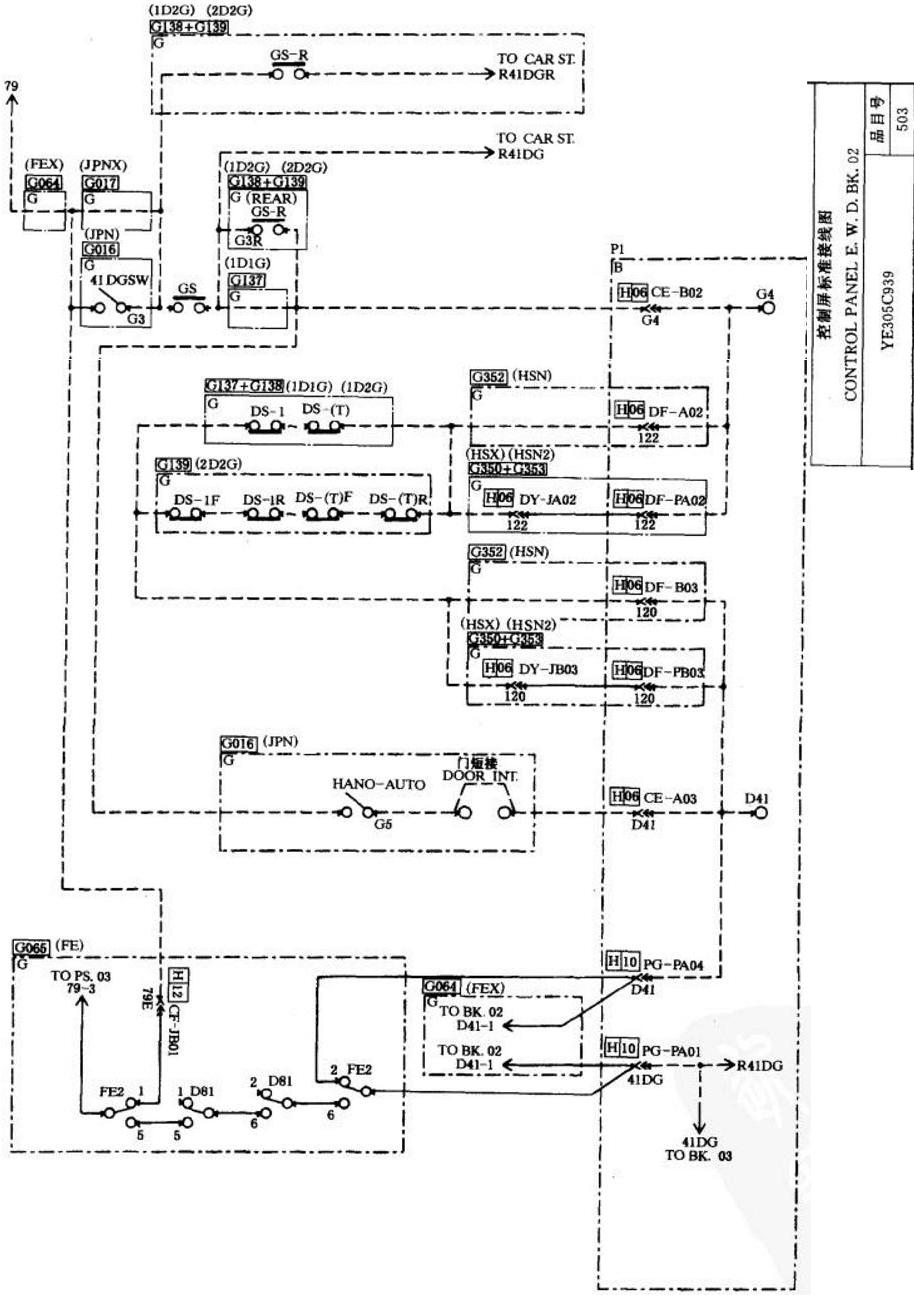

控制屏标准接线图

图一

控制屏标准接线图
