5、保护电路
　　
　　(1)过流保护
　　
　　过流保护电路分4组取样。将8只高压变压器分成4组，取样信号取自每两只变压器次级绕组的负极端，利用二极管半波整流电路对CCFL的电流取样，反馈至U3⑨脚，当该脚电压超过阈值时，则U3内部电路停止驱动输出，以达到保护目的。

　　升压变压器Tl、T4的取样电流通过R81加在D14上，输出取样电压；升压变压器T2、T7的取样电流通过R72加在D9上输出取样电压；升压变压器T3、T6的取样电流通过R63加在D6上,输出取样电压；升压变压器T5、T8的取样电流通过R109加在D20上输出取样电压。D14、D9、D6、D20输出端并联，下面以Tl、T4、R81、D14这一路取样说明保护过程。

　　当由于某种原因引起Tl或T4输出电流过流时，电流经R81送给半波整流管D14，D14整流后在中间端得到约3.6V电压，而负端电压则达9.8V，此电压经过R71)加在U2⑩脚，与⑨脚输入的固定电压在U2内部比较放大后，从U2⑧脚输出约4V电压，再经D11、R74、R7.5、R53降压后得到约3V电压，加在U2②脚，与③脚输入的固定电压比较放大后，从①脚输出约0.32V的保护电压，通过钳位二极管D5将U3⑨脚电压拉低至0.85v，U3检测到此低电压后进人保护状态。

　　逆变器正常工作时，U2①脚电压为3.95V，U3⑨脚电压约1.39V。此时，由于D5截止，对U3⑨脚电压无影响。

　　(2)开路保护
　　
　　背灯开路保护电路由CN2、D15、D16及输入匹配电阻组成，取样信号经R123、R41送入到U3⑨脚。当出现背光灯开路时，D16、D15无整流反馈电压输入，U3⑨脚的1.39V电压经R41、R123、R86～R92.Rll{J分压，电压降至0.64V，U3⑨脚内部电路检测到此低电压后保护。

　　(3)欠压保护
　　
　　该电路分别对24V供电与DC／DC转换电路形成的5V供电取样，经U2内部比较放大后输出控制信号。欠压保护有以下两路：一路24V通过R3、R9、R56分压后加在U2⑩脚（同相输入端），5v通过R59、R69分压后加在U2(13)脚（反相输入端），经内部比较后从U2(14)脚输出取样电压。若输出的取样电压为低电平，Q23因基极通过D4钳位而截止，Q3因基极电压为5V而截止，控制芯片U3因无供电而停止工作。

　　另一路24V通过R2、R12分压后加在U2⑥脚（反相输入端），5V通过R55、R52、R65分压后加在U2⑤脚（同相输入端），经内部比较后从U2⑦脚输出取样电压，后续的控制过程同一上。

　　(4)其他保护
　　
　　02964GN②为保护取样电压反馈输入脚，在本机中接地。02964GN①脚为点灯时间限制，当外接电容C13上充得的电压高于.3V时，U3执行保护，停止驱动输出。

　　去保护时，只要将02964GN的①脚电压限制在保护动作电压以下即可，一般是将02964GN①脚接地。

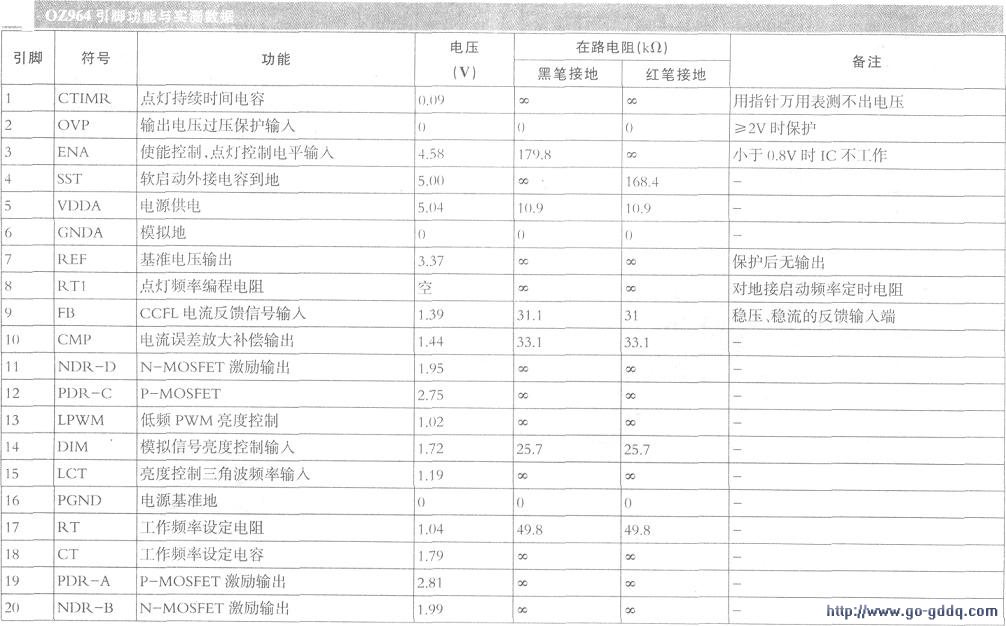

　　为便于维修，特附上控制芯片02964GN、集成运算放大器Ul、U2及双MOS功率管的引脚功能与实测数据，分别见下表。
