一、结构介绍
　　
　　奇美32英寸液晶屏逆变器实物图如上图所示。该逆变器有8个输出插座，分别对应8个变压器，每个变压器（一个变压器有两个高压绕组）驱动两支灯管发光，即驱动16支CCFL灯管，此逆变器为24V供电，并具有背光灯开／关控制和PWM亮度调节功能一。
　　
　　二、振荡控制芯片简介
　　
　　OZ964是OZMICroInter-nauonal（凹凸微电子）公司生产的新型高效率CCFL背光灯控制集成电路，主要针对单灯管以及多灯管的驱动。亮度控制是将模拟的可变直流电压转换为低频的脉冲宽度调制(PWM)信号。

　　OZ964支持宽电压范罔输入，内置PWM调光控制电路、软启动等电路，并没有开灯启动保护和过电压保护电路，具有输入电压超低及关闭延迟保护特点，在奇美品牌液晶屏所配逆变器上得到了广泛应用。该IC产品封装分为DIP-20和SOP-20两种，引脚功能完全相同，若不考虑安装因素两者可以直接代换。

　　【提示】逆变器上用的OZ960和OZ964功能和脚位是一样的，维修时可参考。
　　
　　三、单元电路分析
　　
　　1.DC/DC变换电路
　　

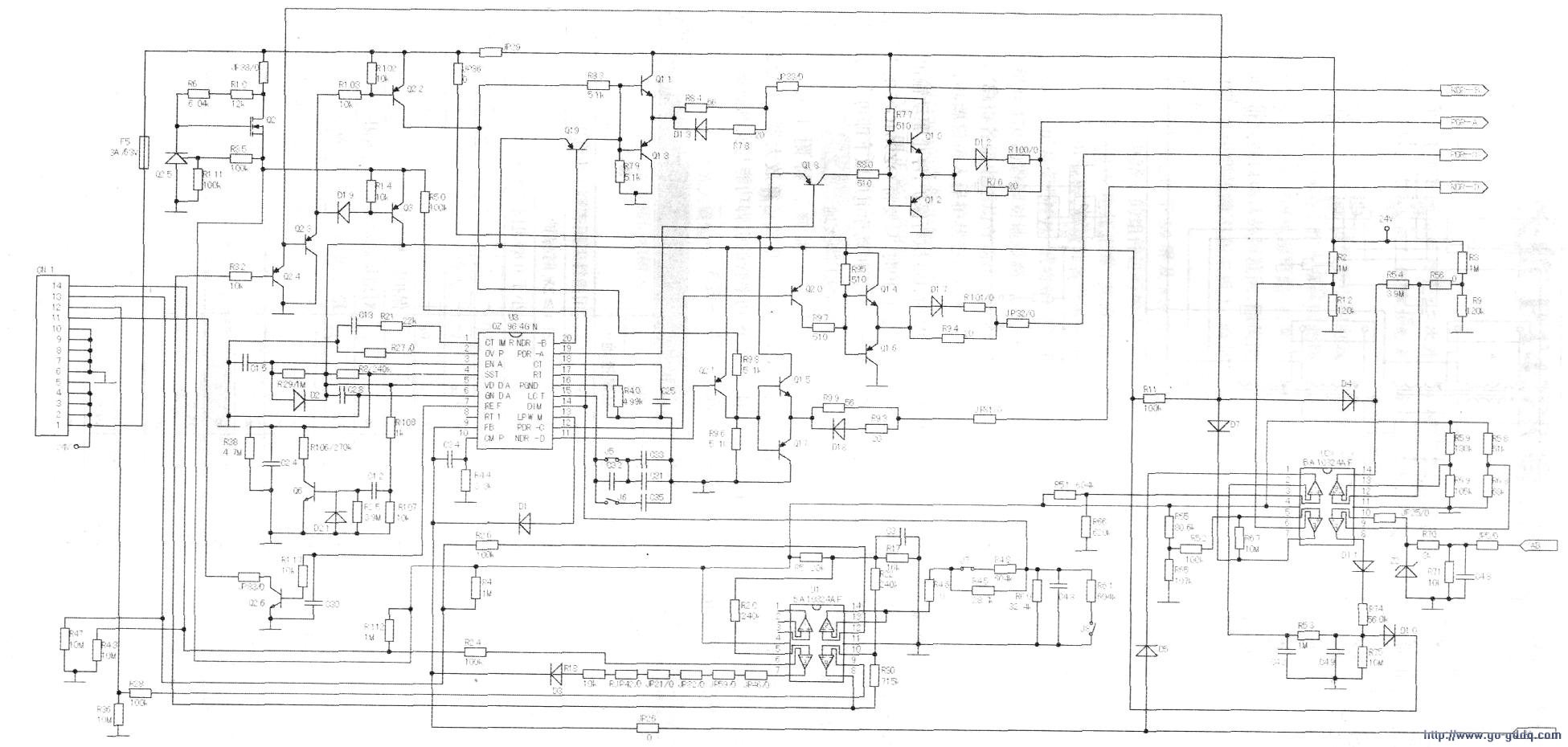

　　从插座CNl①～⑤脚送来的24V直流电压，经3A保险F5后分为两路：一路经3A保险F1-F4后分别加到功率放大MOS管U4-Ull的③脚，作为D极工作供电，如中图所示；另一路经JP38加到贴片MOS管Q2的D极，在精密稳压控制器Q25的作用下，从Q2的S极输m5V电压。

　　从Q2S极输出的5v电压分三路：第一路送至运算放大电路U1(BA10324AF)④脚作为供电电压；第二路送至运算放大电路U2(BA10)324AF)④脚作为供电电压；第三路经背光灯开关控制Q23、Q24、Q3控制后输出5V电压，给U3(OZ964CJN)⑤脚供电，U3(OZ964GN)得到正常工作电压后开始振荡。

　　2．振荡启动
　　
　　当逆变器收到高电平开机信号后，即Ul⑨脚输入高电平，与⑩脚输入的同定电平在Ul内部比较器取样后，从⑧脚输出低电平(0v)，加在Q24的基极，Q24、Q23导通，5V电压经R14、D19、Q23组成的偏置电路为Q3的基极提供约0.57V的偏置电压，Q3导通，5V供电经Q3的e、c极向U3⑤脚供电；另一路通过R29向C15充电，同时通过R8向④脚外围软启动电容C24充电，当C15的电压大于2V时，振荡电路开始启动。当C15上的电压低于1V时，U3停止r作。

　　3.PWM脉宽调制与输出
　　
　　信号处理板CPU送来的亮度控制信号(I_PWM)加在Ul(12)脚与(13)脚输入的固定电平在Ul内部比较取样后，从(14)脚输出加到U3(14)脚，与U3(15)脚形成的三角波进行比较后，从U3(13)输出低频PWM亮度控制信号，经过Dl送往U3⑨脚（反馈输入端）。

　　U3振荡电路产生的振荡信号对从⑨脚反馈回的PWM亮度控制信号进行调制，将振荡脉冲调制成断续的激励振荡脉冲，经内部驱动电路放大后分两组输出，激励驱动信号：一路从U3(11)脚输出N沟道激励信号，从(12)脚输出P沟道激励信号；另一路从U3(19)脚输出P沟道激励信号，从(20)脚输出N沟道激励信号。

　　4．高压激励驱动电路
　　
　　OZ964GN的(11)、(12)和(19)、(20)脚为四个驱动脉冲输出端，分别为NDR_D、PDR_C、PDR_A、NDR_B，前两个脚与后两个脚轮换产生高电平和低电平，经前级半桥结构组成的驱动电路放大后，送至双MOSFET与高压变压器，如下图所示，产生高压激励信号，驱动灯管发光工作。

　　U3(11)脚输出的激励信号(直流电平约1.95V)，经Q21、Q15、Q17前级放大后，分别加在U5、U7、U9、Ull的②脚；U3(12)脚输出的激励信号（直流电平约2.76V），经Q20、Q14、Q16前级放大后，分别加在U5、U7、U9、U11的④脚；U3(19)脚输出的激励信号（直流电平约2.81V），经Q18、Q10、Q12前级放大后，分别加在U4、U6、U8、Ul()的④脚；U3(20)脚输出的激励信号(直流电平约1.98V)，经Q19、Q11、Q13前级放大后，分别加在U4、U6、U8、Ul0的②脚。

　　U4与U5，U6与U7，U8与U9，Ul0与Ull组成四组全桥架构功率输出电路，每组中的N沟道和p沟道MOS管在相应的激励信号驱动下轮流导通，放大后的激励信号分别通过升压变压器Tl与 T2，T3与T4，T5与T6，T7与T8升压，在变压器初级电感及电容C6、C54、C55 （其他三组分别是：

　　C36、C58、C59,C20、C56、C57,C29、C61、C62)的作用下，在升压变压器次级得到高频正弦波，加到背光灯管上点亮灯管。在开机瞬间，该电压可达到1500V。
