海尔29F8A-N彩电(NDSP高清机芯)电源与保护电路工作原理
来源:本站整理  作者:佚名  2011-09-06 19:39:41



  电源与保护电路工作原理

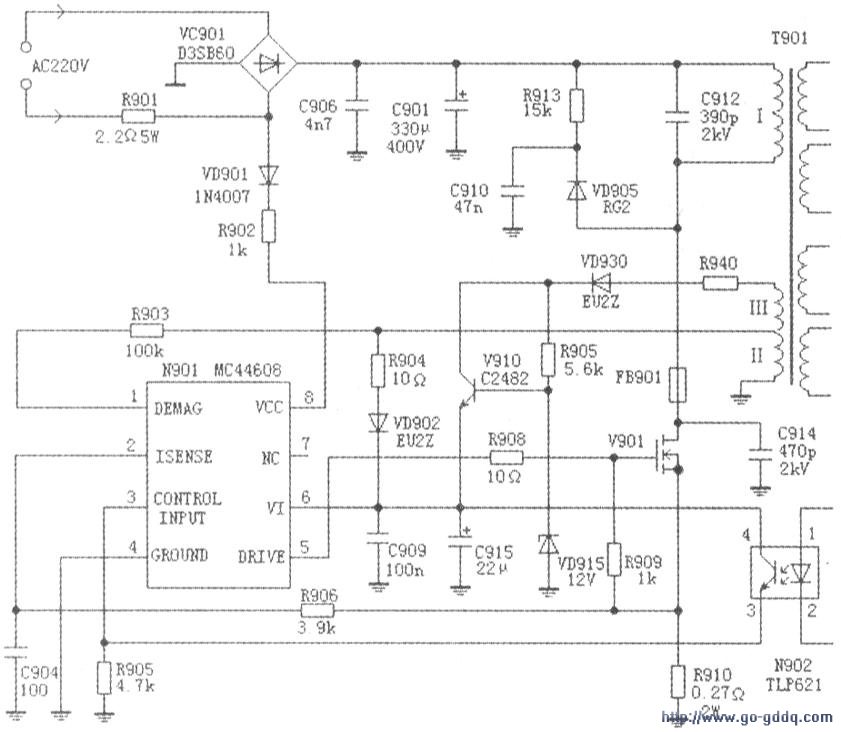

  海尔29F8A-N彩电开关电源采用以控制芯片MC44608(N901)和大功率开关管V901组成的并联型开关电源,开关电源初级电路如理下图所示。

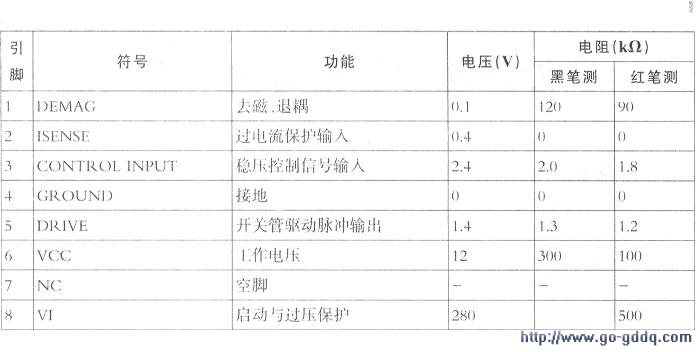

  MC44608引脚功能和维修参考数据见下表。

  1、开关电源原理

  (1)启动振荡

  当接通电源开关后,滤去交流干扰杂波后的AC220V市电分两路:一路经整流全桥VC901(D3SB60)整流后,在C901两端获得约300V的直流电压,经过电源变压器T901的初级绕组I加到大功率场效应开关管V901的D极;另一路经由VD90l、R902组成的启动电路向N901⑧脚送入启动电压,N901内部的振荡电路工作,并对外输出开关脉冲,该脉冲经整形与放大后,从N901的⑤脚输出,经R908加至V901的G极,在V901的导通和截止期间,在T901的绕组中产生大小、方向时刻变化的交变电流,由于电磁感应,在开关管截止期间,其他各绕组中产生感应电动势经各自的整流、滤波电路后获得对应的直流电压,给相应的负载供电其中,T901的反馈绕组Ⅱ产生的感应电压经VD902整流、0915滤波后获得约12V直流电压,并分两路:一路送至N901的⑥脚对N901内部的电路供电,并替代启动电源;另一路作为光电耦合器N902中光敏三极管的集电极电源。

  (2)稳压控制

  电源稳压电路由开关电源次级的取样误差放大电路通过光电耦合器N902对初级N901③脚内部电路进行控制,完成稳压任务,+B电压经R928、RP901、R929取样后,送给由放大管V906和基准电压电路D912、D913组成的误差放大电路中,如图2所示,放大后的误差电压通过光耦N902送到N901③脚当某种原因(比如音量变小、画面亮度变暗)而引起+13电压升高时,经R928、IRP90l、R929分压后加至比较管V906的基极电压升高。由于V906的发射极电压被VD912、VD913钳位,故V906导通程度加深,其集电极电位下降,即光耦中发光二极管负极电压下降,发光二极管亮度变亮,另一侧的光敏三极管内阻变小,使加至N901③脚的电压升高,在N901内部脉宽控制电路⑤脚输出的脉冲宽度变窄,开关管提前截止,电源输出电压下降至正常值。反之,当电源负载过重而引起电源输出电压降低时,控制过程与上述相反。

  (3)开/侍机控制

  待机控制电路由待机低压电源控制电路和待机降压输出控制电路两部分组成。V902、V903、V917组成待机低压电源控制电路,开机时向行振荡和小信号处理电路及数字板供电,待机时切断行振荡和小信号处理电路及数字板供电。V607、V908、V912组成待机降压输出控制电路,替代取样误差放大电路,通过光电耦合器N902对N901的③脚电压进行控制,使开关电源输出电压降低到正常值的1/3左右,在正常收看状态下,N601(26)脚(BT)输H{低电平,使PNP型控制管V607导通,集电极输ffJ高电平,该高电平分为两路:

  一路使待机降压输出控制电路的V908导通,V912截止,对不影响N902的②脚电压,开关电源的MC44608受误差放大电路控制,稳压输m开机正常时的工作电压。

  另一路使低压电源控制电路的V902导通,通过R925、R923使V903、V917均导通,其中,V903导通,将+8V电压送到三端稳压器N904(7805),向小信号处理电路和数字板提供+5Va电源;V917导通,将+11V电压送到三端稳压器N908(7808)和N906(7805),向小信号处理电路和数字板提供+8Vb和+5Vb电源,整机进入.工作收看状态。

  遥控待机时,微处理器N601的(26)脚(BT)输出高电平,V607截止,集电极输出低电平,该低电平分为两路:

  一路使待机降压输出控制电路的V908截止,V912导通,将N902的②脚电压拉低,发光二极管亮度骤增,另一侧光敏三极管内阻大幅下降,N901的③脚电压大幅上升,N901内部电压比较器翻转,使振荡器工作在低频状态,并锁定约20kHz、电源输出电压降至正常值的1/3左右。

  另一路使低压电源控制电路的V902截止,通过R925、R923使V903、V917均截止,切断了小信号处理电路和数字板提供电源,小信号处理电路和数字板停止工作,整机进入待机状态,

  (4)N901⑥脚电源控制电路

  该电路由三极管V910和稳压管VD915组成,开机状态时,反馈绕组Ⅱ产生的感应电压,经VD902、C915整流滤波后的直流电压高于12V.此时V910的基极被VD915钳位于12V,V910因发射结反偏而截止,由反馈绕组Ⅱ经VD902、C915整流滤波后的电压向N901的⑥脚供电;待机时,开关电源输出电压下降,反馈绕组Ⅱ感应的电压也会下降,经VD902、C915整流滤波后的电压低于12V,此时V910的基极获正向偏置电压而导通,反馈绕组lll较高的感应电压经VD930整流后,通过V910向N901⑥脚供电。

[1] [2] [3]  下一页
