3．可控硅保护电路
　　

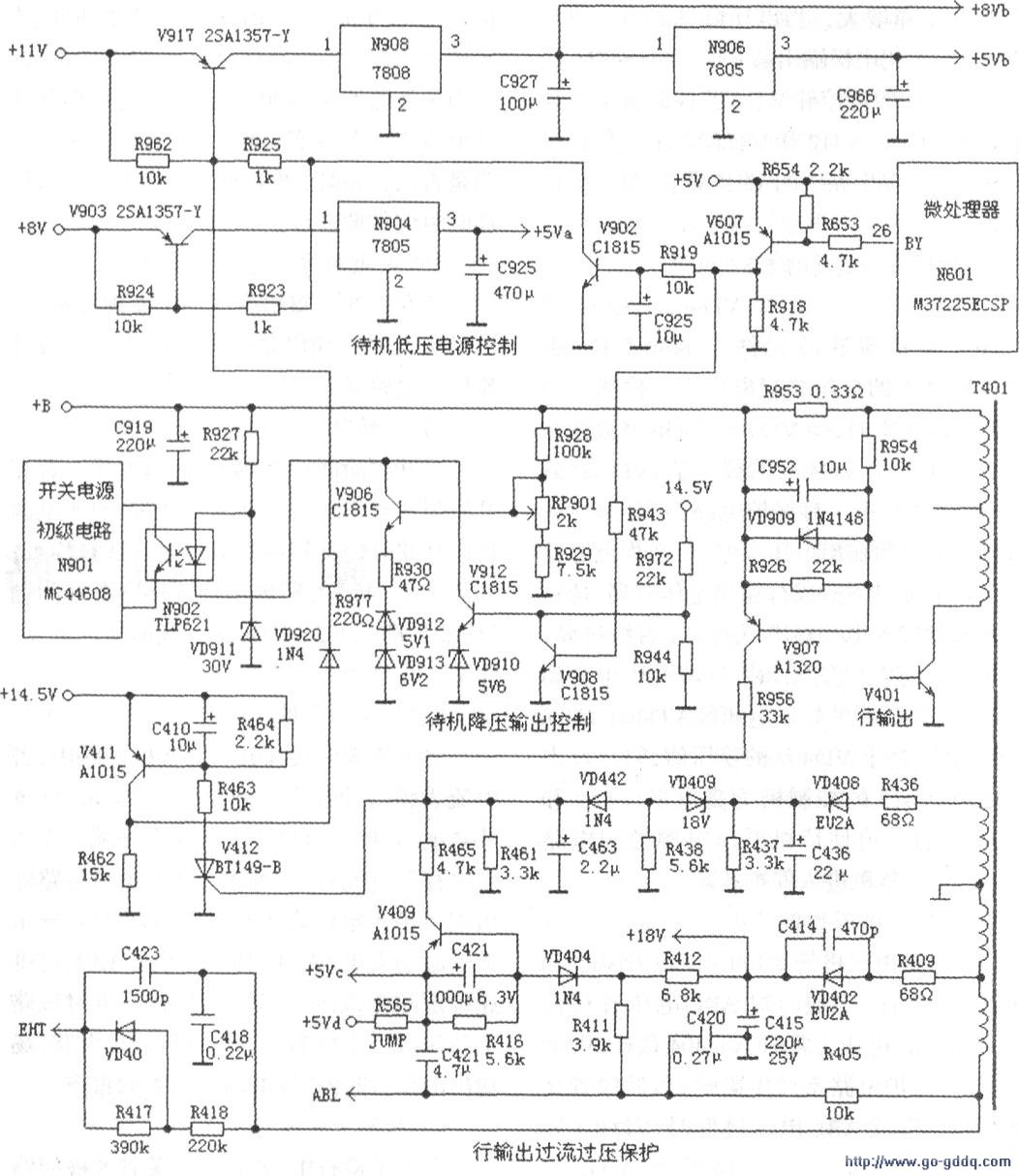

　　海尔29F8A-N彩电在行输出电路中，设置了行输出过流保护、过压保护、ABL电压过低保护电路，见下图。当保护电路启动时，迫使待机控制电路中低压电源控制电路动作，将小信号处理电路和数字板的供电切断，达到保护的目的。

　　(1)保护执行电路
　　
　　该电路由可控硅V412、三极管V411组成，V412的控制极外接保护检测电路，当保护检测电路检测到故障时，向可控硅V412的控制极送人高电平触发电压，V412被触发导通，将V411的基极电压拉低而导通，其集电极输出高电平保护电压，经VD920、R977送人待机低压电源控制电路V917的基极，迫使V917由开机时的导通状态，变为截止状态，切断行振荡电路等小信号处理电路和数字板的+8Vb、+5Vb供电，行扫捕和数字板停止工作，进入保护状态。

　　(2)行输出过流保护
　　
　　该电路南取样电阻R953、检测三极管V907组成，对行输出电流进行检测。当行输出电流正常时，在R953上产生的电压降较小，V907截止，集电极输出低电平，对保护电路不产生影响；当行输出电路发生短路、漏电故障，造成行输出电流增大时，在R953上产生的电压降增大，当电压降达到0.7V时，V907导通，集电极输出高电平，通过R956向保护电路中的可控硅V412的控制极送入高电平触发电压，V412和V411导通，迫使待机低压电源控制电路中的V917截止，进入保护状态。
　　
　　(3)行输出过压保护
　　
　　该电路由二极管VD442、稳压管VD409和整流滤波元件VD408、C436组成，对T401的灯丝绕组电压进行检测。当灯丝电压正常时，经VD408、C436整流滤波后的电压低于VD409的稳压值，VD409截止，VD442截止，对保护电路不产生影响；若因开关电源输出电压上升、行逆程电容器开路减小等原因造成行输出电压升高，特别是显像管阳极电压过高（引起X射线过高，可能对人身造成危害）时，灯丝电压也会随之升高：升高后的灯丝电压经VD408、C436整流滤波，高于VD409的稳压值，VD409击穿导通，V412的控制极为高电平，V412和V411导通，迫使待机低压电源控制电路V917截止，整机进入保护状态。

　　(4)ABL电压过低保护
　　
　　该电路由三极管V409、二极管VD404和R411、R412组成，对ABL电压进行检测。当ABL电压正常时，VD404截止，V409截止，对保护电路不产生影响；当显像管亮度过高，造成ABL电压过低时，VD404导通．V409导通，集电极输出高电平，V412和V411导通，迫使待机低压电源控制电路中的V917截止，整机进入保护状态。
