TCL王牌GU21机芯高清彩电数字板信号流程分析
来源:本站整理  作者:佚名  2011-09-07 15:19:22



  3.变频处理

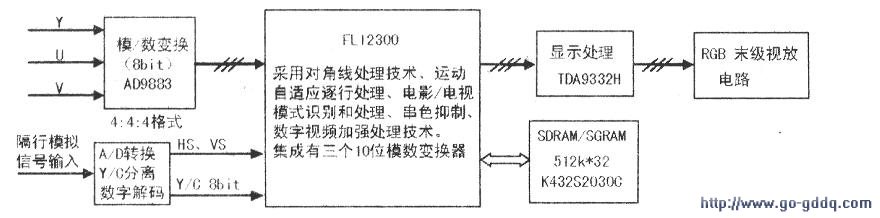

  FLI2300是Genesis公司推出的高质量数字视频格式变换器,采于CRT-TV的高整合数字视频转换的专利应用软件,可进行非线性和任意图形缩放比例、帧频比例转换,其应用框图如图所示。

  FLI230()①、②脚为TV信号的Hs和Vs同步信号输入端,(191)、(192)脚外接13.5MHz晶体振荡器(XD3),(45)、(46)脚(SCL、SDA)是时钟、数据总线控制端,(47)脚是复位控制信号输入端,3.3V电压经RD74、CD66降压后产生一个复位信号,起到复位信号的作用。

  VPC3230D(31)~(34)脚和(37)~(40)脚输出的8bit数字视频信号,经FLI2300变频处理后,从(176)、(173)、(170)脚输出模拟的RGB信号。

  【提示】模拟信号经VPC3230D、AD9883转换为数字信号,但信号频率没有改变。只有经FLI2300处理后,图像信号行频才变换为31.125kHz,场频才变换为所选扫描方式对应的场频。

  KM432S2030C是一个帧存储器,主要通过16位地址线和16位的数据线与FLI2300相连接,它既接收FLI2300处理后的图像信号,也接受从FL12300读出的数据信号。

  4.RGB控制电路

  所有的显示处理由集成电路TDA9332H(UD2)完成。FLI2300的(176)、(173)、(170)脚输出的模拟RGB信号送到TDA9332H(30)~(32)脚,作为第一基色信号。TDA9332H的(35)~(37)脚输入的是第二基色输入信号(R2、G2、B2),可以是屏显(OSD)信号,也可以是图文电视(Text)信号,但要求输入信号的幅度为0.7V。在IC内部电视信号与屏显信号之间的切换通过叠加功能和快速消隐功能实现。

  另外,第二基色输入信号仅受亮度调整控制。

  TDA9332H(43)脚是暗电流控制脚(BCL),彩色显像管暗电流调整实际是调整彩色显像管的截止电平,它通过调整三个电子枪的截止电平,使彩色显像管电子束处于不发射电子的截止状态。

  5.同步电路与扫描信号处理电路

  TDA9332H⑧脚输出的行激励信号由VCO分频产生。为了重显稳定的图像,(24)脚(HS信号)输入行同步信号,在内接时间常数的锁相环(PLL)电路作用下,使压控振荡器的频率与之同步。

  行激励信号的频率(fH或2fH由(12)脚(HSEL)接地或开路进行选择。(23)、(24)脚输入的场激励脉冲(VD)和行激励脉冲(HD)的极性TDA9332H内部进行检测,其极性由总线的状态位读出。

  第二鉴相环路通过比较VCO提供的基准脉冲和(13)脚输入的行逆程信号的相位,产生行激励脉冲HD,环路的时间常数由IC内部设定。TDA9332H(14)脚输入的行相位校正信号用来补偿由束电流变化引起的水平位移。TDA9332H⑩、(11)脚分别为总线SCL和SDA端。

  6.场扫描电路与光栅几何失真校正

  TDA9332H①、②脚输出场激励信号,③脚输出东西(E-W)枕形失真校正信号,这些信号均由场频电路产生。场锯齿波发生器需在(15)、(16)脚外接误差非常小的电阻和电容,以确保锯齿波电压幅度稳定。

  TDA9332H还具有超高压(EHT)补偿功能,④脚输入的EHTIN信号可以控制水平、垂直几何失真校正电路的输出信号幅度,以维持光栅水平、垂直以及几何失真校正效果不变。TDA9332H的⑤脚为放电保护输入端,防止显像管打火损坏行输出管。
