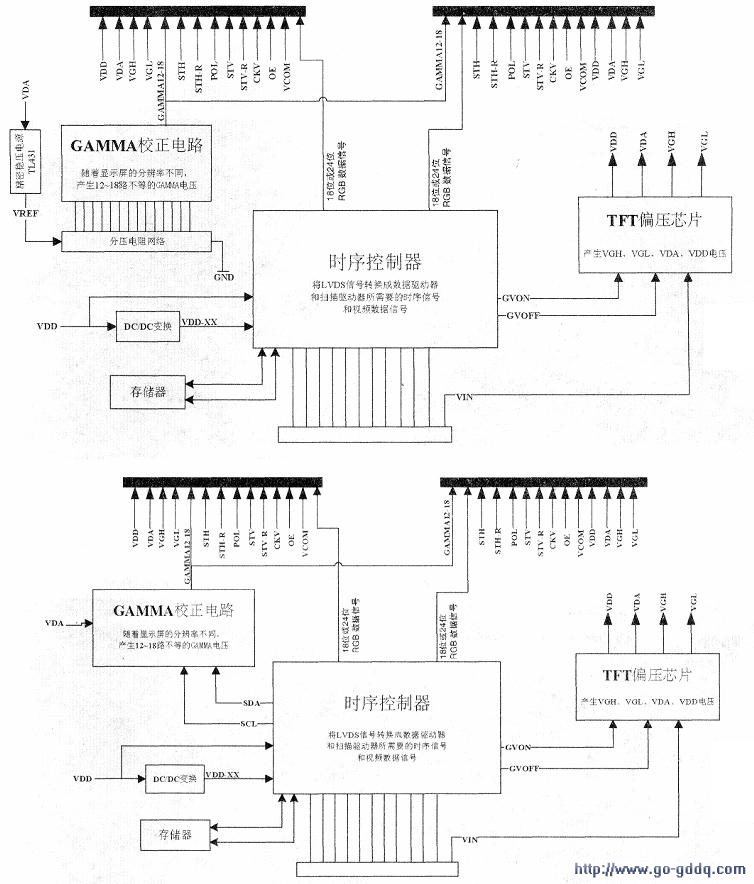

典型的TFT液晶屏所配逻辑板的组成框图如上图、下图所示。上图与下图两种架构的逻辑板结构主要区别在于伽马校正电路。在上图所示逻辑板结构中，伽马电压由分压电阻形成的DC电压和放大器组成的电流缓冲回路构成。在下图所示逻辑板结构中，伽马电压由通过IIC总线输入数字数据，利用DAC转换为模拟DC电压后，通过电流缓冲输出等级电压。

　　从主板送来的LVDS信号（包括数据信号、同步信号、时钟信号、使能信号）通过LVDS接口加到逻辑板上的时序控制器上，通过时序控制器内部电路的处理，转换成数据驱动器和扫描驱动器所需要的时序控制信号和视频数据信号。时序控制信号主要包括CKV（行驱动时钟信号）、OE（数据有效信号）、STV(垂直同步信号)、STV-R(垂直同步结束信号)、STH（水平同步信号）、STH-R(行同步结束信号)、POL(数据驱动极性反向信号)、TP1（帧扫描结束信号）及PWRON(液晶屏使能信号)。

　　CKV信号是扫描驱动器的像素时钟信号，时序控制器CM1682A在CKV信号的上升沿处将数据送出，在CKV信号的下降沿处被LCD控制器采样；STV信号是垂直同步信号（也称帧同步信号），用来指示新的一帧图像的开始；STV-R信号是场扫描结束信号，LCD驱动器在每扫描一列像素后给出该信号；STH信号是水平同步信号或行同步信号，用来给出新的一行扫描信号的开始；STH-R信号是行扫描结束信号，LCD驱动器在每扫捕一行像素后给出该信号；OE信号是数据使能信号；PWRON信号用来控制LCD控制器的开或关，以便降低功耗。

　　TFT偏压电路主要产生扫描驱动器（行驱动器或栅极驱动器）的开关电压VGH、VGL和数据驱动器（列驱动器或源极驱动器）的工作电压VDA，以及TFT时序控制电路所需的工作电压VDD。VDA电压同时作为伽马控制电路将数字数据信号转换为电压时的基准电压VREF。

　　伽马校正电路主要作用是配合液晶的特性，调整数据驱动器中DAC参考电压的设定，使时序控制器产生的视频数据符合图像层次需求。该组电压随着显示屏的分辨率不同，有12～18路输出.
