保护电路工作原理
　　
　　海信HDT系列高清背投彩电，主供电电源厚膜电路IP01采用STR-F6668B,工作频率为30kHz~60kHz。此电源仅在整机开启时工作，当接收到来白微处理器的开机信号时，待机继电器S901闭合，主电源产生120V、+28V、220V电压。其中，TP0l的(11)脚输出120V提供给行偏转电路和高压产生电路；+28V提供给场偏转电路；-28V提供给会聚输出电路；+8V和7V提供给数字会聚单元；+220V提供给视频输出电路和调速电路。

　　副电源电路I901采用厚膜电路STR-F6656，工作时频率为45kHz，待机时为20kHz。接通交流市电后，副电源板产生以下电压：待机+5V给微处理器和解码板的主芯片SVP的①脚供电；+7V、+11.V、FB+5V提供给小信号电路；+29V提供给音频功率放大电路。

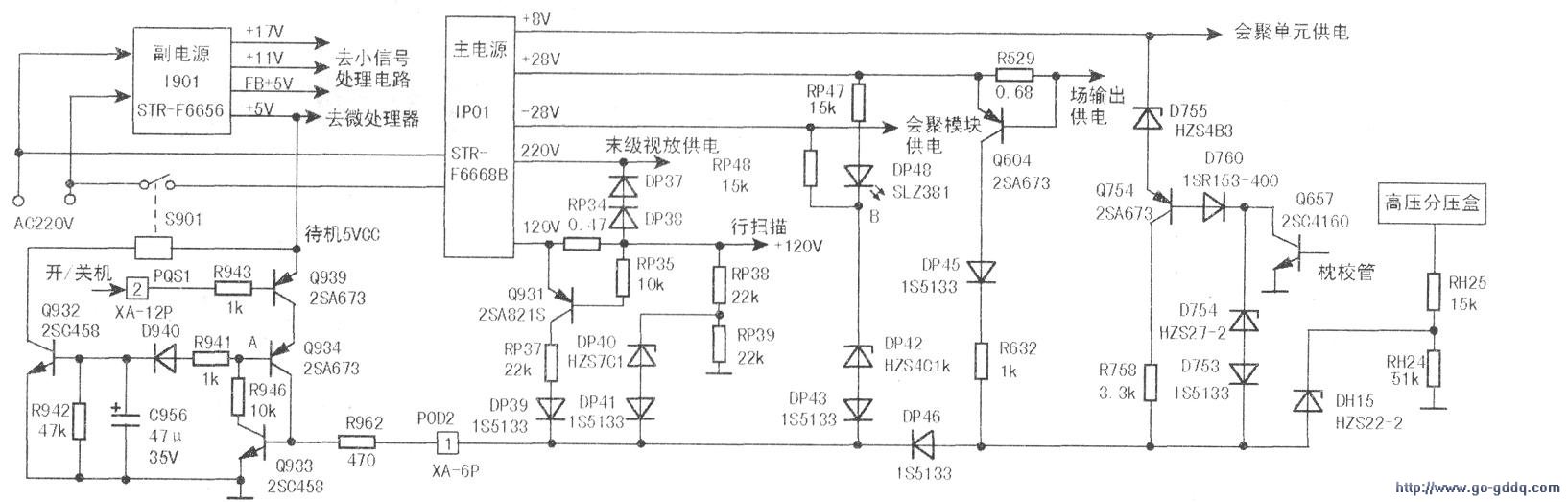

　　海信HDT系列高清背投彩电的待机控制和保护电路如图所示，保护电路分布在电源扫描板和副电源板上，通过连接器PQS1的②脚和PQD2的①脚相连接。待机控制和保护采用切断主电源AC220V供电的方式。开机时，微处理器控制系统通过连接器PQS1的②脚送来低电平，Q939导通，使Q932导通，S901吸合，将交流220V送至主电源电路，整机进入开机收看状态。

　　1．保护执行电路
　　
　　海信HDT系列高清背投彩电设有完善的保护电路，对开关电源次级输出的各路电压均设有保护检测电路，当开关电源次级输出的电压发生过压、失压或行场、会聚电路发生故障时，均会进入保护状态。

　　保护执行电路由Q933组成，Q933的集电极与待机控制电路A点相连接，基极通过连接器PQD2的①脚与电源扫描板的保护检测电路相连接。正常时A点电压为高电平，通过R941、D940加到Q832的基极，Q832饱和导通，继电器S901吸合，将AC220V市电送到主电源电路，主电源工作，向负载电路供电，整机进入开机工作状态。

　　当Q933的基极外接的保护检测电路检测到故障时，向Q933的基极送入高电平保护电压，Q933导通，将待机控制电路A点电压拉低，迫使待机控制电路Q932截止，继电器S901释放，切断主电源的AC220V供电，达到保护的目的。

　　2．行输出过流保护
　　
　　行输出过流保护电路F取样电阻RP34及检测三极管Q931组成，对行输出电．路的电流进行检测。

　　当行输出电流正常时，RP34两端的电压降较小．Q931截，止，集电极输出低电平，对保护执行电路不产生影响；当行输出电路发生短路、漏电故障时，行输出电流增大，在RP34两端的电压降增加，当增加到0.6V时，Q931导通，集电极输出高电平，通过RP37、DP39将高电平送到保护执行电路Q933的基极，保护电路启动，切断主电源的AC220V供电。

　　3.+220V失压保护
　　
　　+220V失压保护电路由DP37、DP38和Q931组成，对开关电源输出的+220V电压进行检测。

　　当+220V电压正常时，DP37、DP38和Q931均截止，Q931集电极输出低电平，对保护执行电路不产生影响；当+220V电压整流滤波电路发生开路故障，或因220V负载——未级视频放大电路发生短路故障，造成+22()V电压过低或失压时，DP37、DP38导通，将Q931的基极电压拉低而导通，集电极输出高电平，通过RP37、DP39将高电平送到保护执行电路Q933的基极，保护电路启动，切断主电源的AC220V供电。

　　4.+28V失衡保护
　　
　　因±28V为会聚模块供电，当±28V电压不平衡时，会造成会聚电路失常，在会聚线圈中产生直流电流，从而使会聚线圈发热，引发投影管受热切颈损坏。因此，本系列背投彩电设有+28V失衡保护电路，由RP47、RP48和稳压管DP42、二极管DP43组成，对+28V电压进行检测。

　　+28V电压通过RP47、指示灯DP48和RP48加到检测电路的B点。当+28V正常时，B点电压为0V，稳压管DP42截止，对保护执行电路不产生影响；当+28V电压发生过压故障或-28V发生欠压、失压故障时，B点电压失去平衡而升高，将稳压管DP42击穿，通过二极管DP43将高电平送到保护执行电路Q933的基极，保护电路启动，切断主电源的AC220V供电。

　　5．场输出过流保护
　　
　　场输出过流保护电路由取样电阻R529及检测三极管Q604组成，对场输出电流进行检测。

　　当场输出电路1：作正常时，取样电阻R529两端的电压降很小，检测三极管Q604截止，对保护执行电路不产生影响；当场输出电路发生短路、漏电故障时，场输出电流增大，在R529两端的电压降增加，当增加到0.6V时，检测三极管Q604导通，集电极输出高电平，通过DP45、R632、DP46将高电平送到保护执行电路Q933的基极，保护电路启动，切断主电源的AC220V供电。

　　6．枕校短路保护
　　
　　枕校短路保护电路由D755、Q754组成，对枕形校正电路Q657的集电极电压进行检测。

　　当枕形校正电路工作正常时，Q657的集电极电压较高，Q754截止，集电极输出低电平，对保护执行电路不产生影响；当枕形校正电路Q657发生短路、漏电故障，造成集电极电压降低过多时，Q754导通，集电极输出高电平，经R756、DP406将高电平送到保护执行电路Q933的基极，保护电路启动，切断主电源的AC220V供电。

　　7．枕校过压保护
　　
　　枕校过压保护电路由稳压管D754和二极管D753组成，对枕形校正电路Q657的集电极电压进行检测。

　　当枕形矫正电路Q657发生截止或供电过高时，其集电极电压升高，将稳压管D754击穿，击穿后的电压经D753、DP46将高电平送到保护执行电路Q933的基极，保护电路启动，切断主电源的AC220V供电。

　　8.+B过压保护
　　
　　+B过压保护电路由分压电路RP38、RP39和稳压管DP40、二极管DP41组成，对开关电源输出的+B电压(120V)进行检测。

　　当+B电压正常时，经RP38、RP39分压后的中点电压低于稳压管DP40的稳压值，DP40截止，对保护执行电路不产生影响；若+B电压过高，经RP38、RP39分压后的中点电压高于稳压管DP40的稳压值时，DP40击穿，击穿后的电压经DP41将高电平送到保护执行电路Q933的基极，保护电路启动，切断主电源的AC220V供电。

　　9．行输出过压保护
　　
　　行输出过压保护电路由RH25、RH24和稳压管DH15组成，对行输出变压器高压分压盒输出的电压进行检测。

　　当输出变压器高压分压盒输出的电压正常时，经RH25、RH24后的中点电压低于稳压管DH15的稳压值，对保护执行电路不产生影响；若因开关电源供电过高、逆程电容器开路失效或分压盒内部故障造成输出电压过高时，经RH25、RH24分压后的中点电压高于稳压管DH15的稳压值，DH15击穿，击穿后的电压经DP46将高电平送到保护执行电路Q933的基极，保护电路启动，切断主电源的AC220V供电。
