一台海信HDP2907M型高清彩电，有时能开机，有时不能开机，能开机的时候图像、伴音都正常；偶尔在正常收看的时候自动关机。
    分析检修：通电试机，没有启动。打开机壳，查看主板印刷面，有大面积焊点即将脱焊，随即补焊场块、偏转线圈插座、枕形校正、数字板与主板连接插座部分等，再开机试验，机器能顺利开机，正常收看半个小时左右一直正常。由于故障现象是有时能开机、有时不能开机，怀疑是有脱焊的部位，现经过大面积补焊，认为故障应该排除了，打算合盖交付用户，谁知故障再次重现，说明故障部位比较隐蔽。

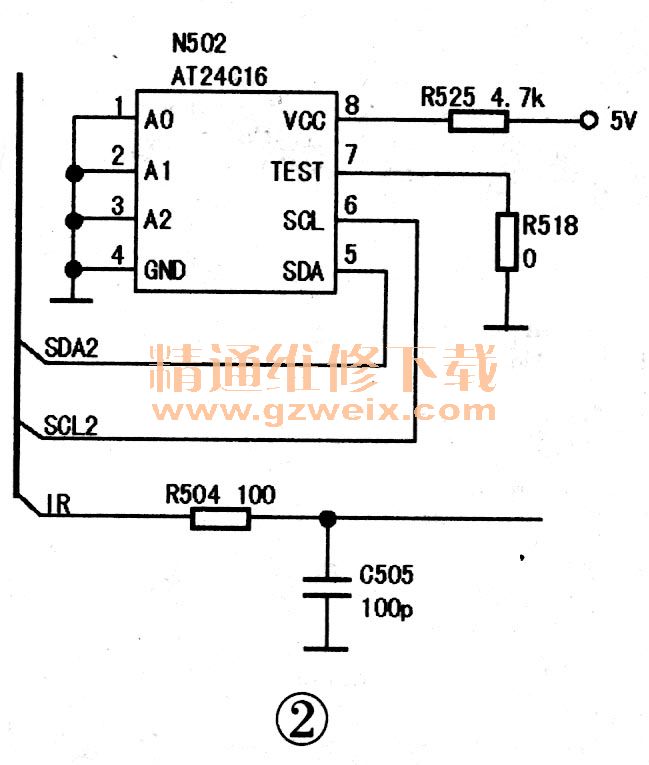

    接下来检查该机数字板电路，在不开机的时候测量数字板供电＋8V、＋3.3V，正常；CPU（TDA9333H）总线脚电压⑩脚SCL端为3.2V、11脚SDA端为3.1V，都正常；复位脚、时钟振荡端电压也正常。轻轻敲击数字板，机器突然启动，说明数字板有脱焊部位。检查存储器N502 （AT24C16）总线电压，⑤脚SDA端电压为0.1V、⑥脚SCL端电压为3.2V，明显⑤脚电压不正常，相关电路见图2。

    检查CPU与N502接口电路，这里只有一只电阻R410（见图3），发现R410与N502相连接的焊点有发黑、发黄痕迹。拆下R410并用刀片刮净氧化的管脚后上机焊牢，通电试机，一切正常，测量N502⑤脚电压已经恢复到正常的3.1V。

    小结：由于R410的一只脚与印刷板接触不良，导致存储器N502⑤脚总线电压不正常，进而引起存储器与CPU数据交换不正确，表现为接触好的时候能开机，断开的时候就无法开机。
