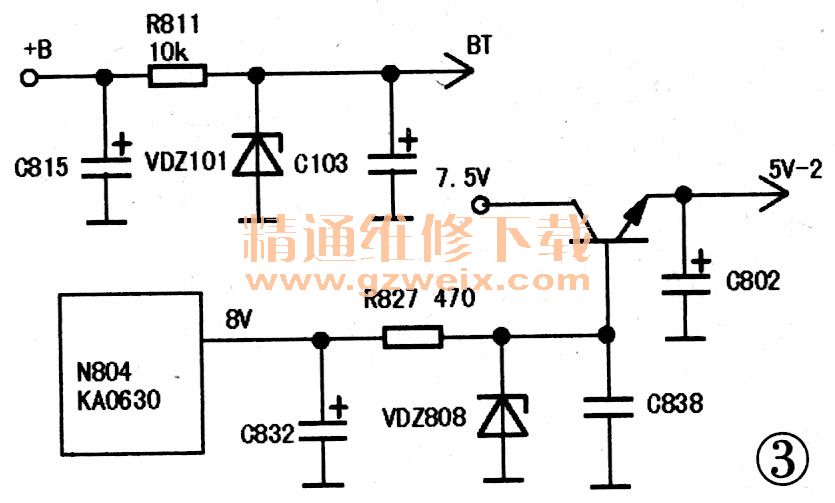

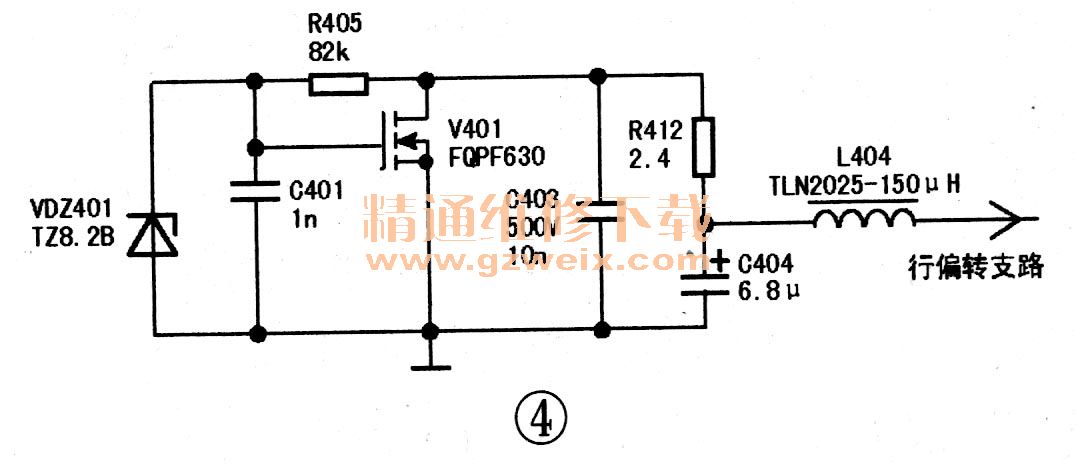

检修过程：接通电源开机，红色指示灯闪烁几下后便熄灭，整机三无，准备关机开盖维修，在关机瞬间屏幕四周却有光栅出现。此现象表明，开机后行电路已经开始工作并产生了高压及灯丝电压等显像管工作所必需的电压，但为什么屏幕无光呢，难道问题出在ABL或者其他保护电路上？为进一步了解故障现象，打开机壳再次通电开机，略微调高加速极电压后，屏幕呈现出伴有回扫线的光栅，瞬间，光栅类似闪电状收缩并消失，两秒后光栅再次拉开，不断重复此现象，仔细听整个过程还伴随有轻微的“嗡鸣”声，在此现象出现的时候，电源输出＋B电压、15V、32V、7.5V等几组电压也跟随发生小幅波动。从现象上看，怀疑是行电路工作异常所致，电路如同有一个额外的脉冲信号加到了行扫描电路中，迫使行扫描停止工作。难道是什么地方有高压放电或者打火现象产生了干扰？检查行扫描后级及VD403、行激励V402、行输出管V403、VD409、C413等均正常，当检测VD407时发现正反向阻值均很少，焊下VD407测量没问题便将其装回，查电路板周围元件，与之并联的几个元件均没有发现问题。VD407属于枕校电路相关元件，在此机中它短路应该不会引起行扫描部分不工作，于是先将此故障放下，等光栅出现再来解决它。在进一步的检查中发现R811、R827两个电阻脱焊（见图3所示），测量电阻阻值正常，根据电路板上的印制导线跑线路发现R811是从＋B电源端引出通过VDZ101稳压后加到高频调谐器上，该电阻脱焊也不会引起光栅故障，再跑R827线路，此电阻是将KA7630稳压块输出的8V电压加到V801的b极，通过b极上接的VDZ808稳压成为5.6V为V801提供基准电压，控制调整管V801输出稳定的5V（5V-2）电压，为1117三端稳压供电。观察发现R827脱焊的焊盘有电弧打火后留下的黑色斑迹，由此看来此故障应该是5V-2供电不畅所致，由于5V-2提供的电流较大，大电流形成过程中的电流冲击产生震动，因R827接触不良好，导致焊点打火，引起5V供电不良，瞬间的通断拉低了电源电压而造成。因此前面所提及的故障出现时伴随各路电压波动的原因也就不难理解了，重新焊好R827后，开机光栅出现，故障排除。加上信号后，屏幕东西方向出现很明显的枕形失真。此类现象是纯平彩电出现率较高的故障，毫无疑问是因为枕校电路引发的故障，经查，发现R412阻值2.4Ω开路，C404已击穿，枕校管V401完好（见图4所示），换新损坏的元件后，稍作调试，整机恢复正常，经两小时试机无异常，故障排除。
