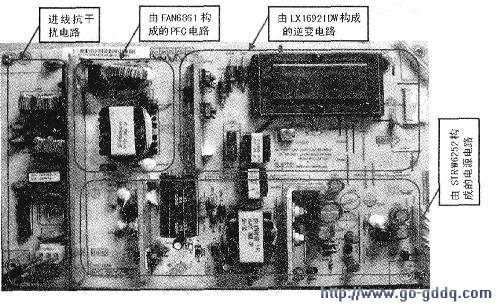

FSP107-2PS01二合一电源组件主要配用LG26英寸屏，直接驱动CCFL灯管，其实物如右图所示。若配合其余厂家（如三星、AU等）的屏时，只有屏上带有平衡板的才可使用，否则不能使用。

　　一、电源部分原理分析
　　

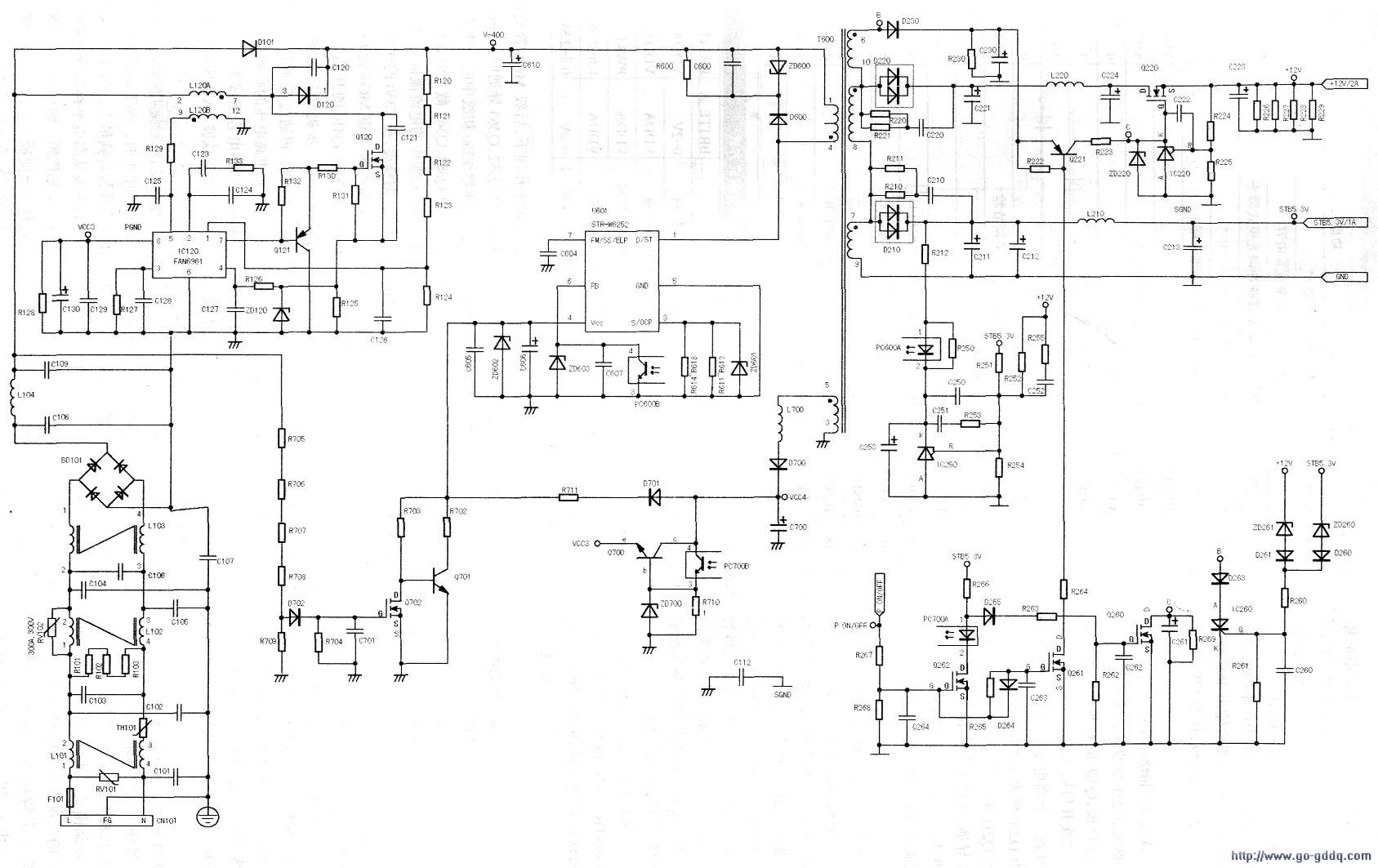

　　该组件电源部分采用FAN6961+STR-W6252组合方案，其电路如下图所示。

　　该电源输出两组电压：一是12V电压，为伴音集成电路、上屏供电电路等供电，且倍压后为中放一体化高频头电路供电；二是5VSTB(1A)电压，给主板待机部分和小信号处理部分供电。

　　1．滤波抗干扰电路
　　
　　抗干扰电路由Fl01、RV101、TH101、C102-C105、Rl01-R103、L102、L103共同组成，其作用是增强电视机的电磁兼容性。该电路具有双向性，一方面它可以抑制高频干扰进入电视，确保电视机正常工作，另一方面它可抑制开关电源产生的高频干扰进入电网，干扰其他电器设备。

　　Ll01、L102为共模扼流圈，是绕在同一磁环七的两只独立线圈，圈数相同，绕向相反，在磁环中产生的磁通相互抵消，磁芯不会饱和，主要抑制共模干扰，电感值愈大对低频干扰抑制效果愈佳。电容C102，C103主要抑制火线和零线之间的干扰，电容值愈大对低频干扰抑制效果愈佳。

　　2、功率因数校正(PFC)电路
　　
　　功率因数校正(PFC)电路采用西门子公司生产的新型功率因数校正控制器FAN6961(IC120)，8只引脚封装，能准确调整输出的直流电压，从而达到功率因数校正的目的。该IC的电源供电电压可高达25V，启动电流低于25μA，工作电流可低于6mA，能进行零电流检测和逐个周期限流，其引脚功能和实测电压见下表。

　　二次开机后，插件CN201的①脚(STB)从主板得到一个高电平，Q262导通，光耦PC700导通，Q700导通，其e极输出的+15.07V电压，加到IC120的⑧脚。IC120得电后内部电路开始工作，从IC120⑦脚输出MOSFET驱动信号，经Q121激励后加到Q120的栅极，使其工作在开关状态。+300V直流电压经PFC电感L120加至开关管Q120的D极，由于L120的储能作用，振荡的开关脉冲经D120整流后，在C610上获得约400V的直流电压。

　　IC120①脚内接电压放大器反相输入端，其同相输入端接2.5V基准电压。PFC输出电压通过电阻R120～R123与R124分压后同IC120①脚相连，实现对PFC输出电压的检测。

　　1C120②脚为内部电压放大器的输出端，通过反馈积分网络（电容C124、C123及电阻R133）(1)开关电源的启动、振荡PFC电路产生的4CXN电压，通过变压器T600的①一④绕组加到U601内部MOS管的漏极，经内部软启动电路向④脚外接电容C606充电，当电容C606两端的电压升到8.9V时，U601开始振荡，T600的①-④绕组中有电流通过，此时T600③-⑤绕组通过互感产生感应电动势，经D700整流、C700滤波后得到18.69V电压(待机时为18.83V)，一路通过D701整流、C606滤波、ZD602稳压后加到U601④脚，形成二次启动供电；另一方面，该电压加到Q700，经Q700控制后加到IC120的⑧脚，为PFC振荡IC提供工作电压。当U601内部得到一个稳定的启动供电后，内部振荡器持续进行振荡，T600次级⑥-⑩绕组、⑦-⑨绕组及⑧-⑩绕组上将产生电动势。

　　到地，其目的是有效地抑制输入整流电压纹波中的二次谐波。为了使输出电压稳定，电压放大器的输出信号直接输往乘法器，以获取电流检测比较器的信号。

　　IC120(3)脚为频率调整输入端，外接阻容网络R127、C128，以调整内部锯齿波发生器的频率。

　　IC120④脚为开关管过流保护检测输入脚，连接IC内部的电流比较器，R125是取样电阻。
