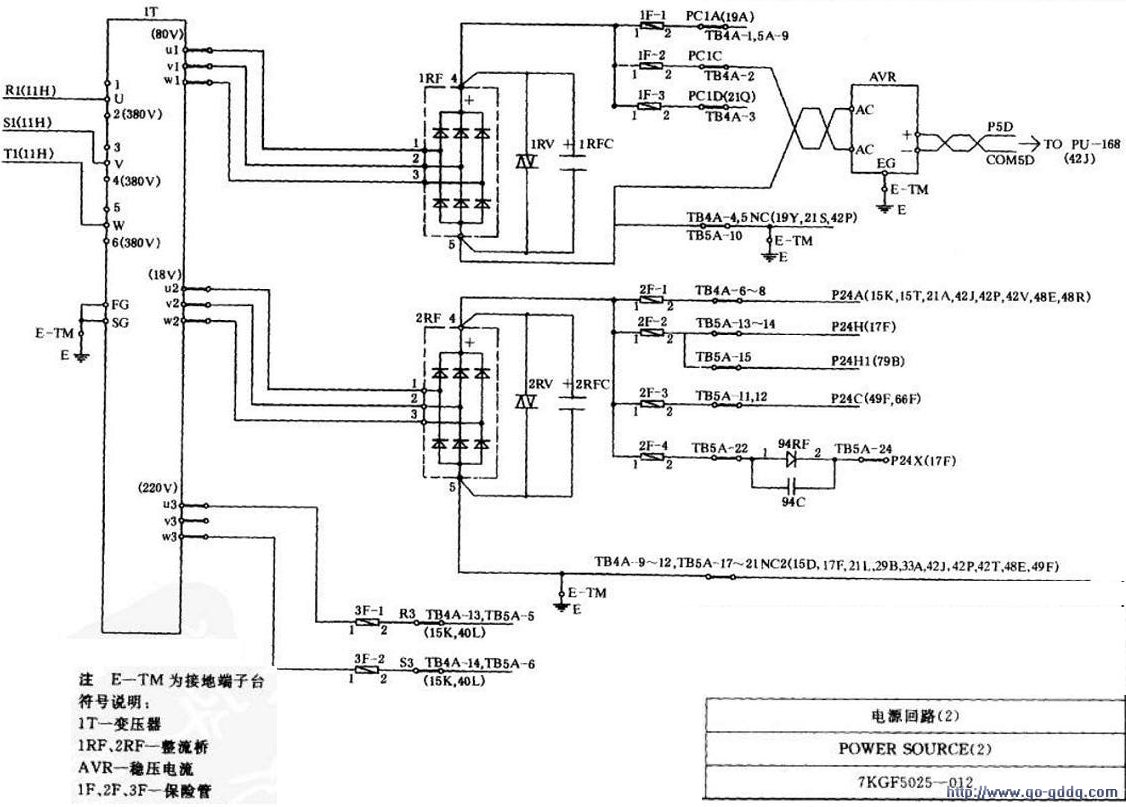

一、电源回路2
三相电源Rl、Sl、Tl经变压器1T输出三路分别是ul vl wl、u2 v2 w2、u3 v3 w3。ul vl wl经整流桥1RF后,正极一端分四路输出,PCIA为安全回路电源、PClD为抱闸电源、Pl0到TB5A-16端子、PCIC经AVR稳压后到PU-168主板;u2 v2 w2经整流桥2RF分四路输出,分别是P24A、P24H及P24Hl、P24C、P24X作为控制回路和信号回路的电源;u3 v3 w3的u3点引出一路R3,从W3点引出一路S3,R3、S3为主接触器与差动变压器的工作电源。
如下图所示:
一、电源回路3
此图为业主提供的轿厢上、井道中的照明电源。
业主提供的R20、T20电源经4S开关后,第一组到3CON(AC220V)插座;第二组R201、T201到井 道警铃;第三组R200、T200到轿厢;第四组经变压器4T变为安全电压36V,又分为两路输出,一路到插座4CON,一路到轿厢上作风扇及照明电源。
如下图所示:
