液晶面板自身不发光，为了看见屏上显示的图像内容，需在屏后面设有背光灯，让背光灯发出的光线透过液晶面板，从而让人看清屏上的图像，其发光原理与CRT及等离子彩电的主动发光显像不同，故称为被动发光方式。换句话说：我们从液晶电视上所看见的图像实为“透”出来的图像。

　　为了能在液晶屏上看到色彩丰富且不失真的图像，这就要求背光灯的光谱范围宽，且最大限度地接近自然白光，同时要求背光亮度非常稳定。在液晶屏中使用的背光源按透射方式可分为透射型和半透射两种，透射型是在液晶屏后面安装一个高亮度光源；半透射型除在液晶屏后面安装一个高亮度光源外，还安装有一个液晶屏的偏光片，通过偏光片的反光作用来反射外界光从而形成光源，即在外界光线的照射下也能看清屏上显示的内容。液晶电视多采用透射型光源，而笔记本电脑、手机屏等小尺寸液晶屏通常采用半透射型光源。

　　在液晶屏中，为了保证背光亮度足够，且亮度均匀，同时还要考虑屏的厚度尽可能薄，因此常见的光源组件多由背光灯管及均光组件构成，且采用多只灯管水平均匀等距安装方式。灯管的构造类似于常见的日光灯，但直径更细，通常为1.8mm~8mm，功率约为6W～10W（与灯管长度有关）。通常情况下，19英寸屏装有4根灯管，22英寸屏装有6根灯管，32英寸屏装有16根灯管，42英寸屏装有20根灯管，47英寸屏装有24根灯管。

　　灯管的分类与特点介绍
　　
　　背光灯管按发光原理可分为CCFL（Cold Cathode Fluorescent Lamps，即冷阴极荧光灯）、EEFL  (External EkcCrodeFluorescent Lamp，即无极冷阴极荧光灯）、LED（Light lEMItting Diode，即发光二极管）三类，前两者使用较多，而LED为白色发光二极管矩阵排列的光源，虽然它的发光效率高、寿命长，是当前最节能的绿色光源，但成本较高，目前仅在少数机型中使用。

　　1.CCFL灯管
　　
　　CCFL灯管是一个气体放电器件，灯管两端采用镍、钽、锆等金属做成的无需加热即可发射电子的电极。相对常见的钨丝加热阴极才能发射电子的方式（热阴极）而言，这种无需加热阴极即可发射电子的方式称为冷阴极。

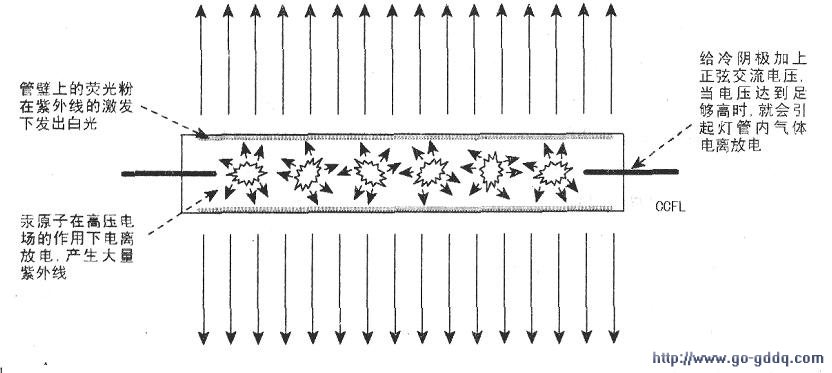

　　CCFL灯管内充有大量的惰性气体氩气，少量的氖气和氪气作为放电的触媒+并充有低气压汞气。当给灯管两端加有一定高压时，在强电场的作用下，冷阴极发射电子，激发并电离灯管内的汞原子，产生灯管电流并辐射出253.7nm的紫外线，紫外线激发灯管内壁上的白色荧光粉而发光，其工作示意图如下图所示。

　　CCFL灯管需要较高的电压才能将其触发点亮，这个较高的电压常称作启动电压或触发电压。一旦点亮后，由于灯管内部的气体已被电离，这时只需较低的电压（常称作维持电压或工作电压）就可维持点亮状态，且亮度也不会降低。启动电压值与灯管的长度和直径有关，通常为1200V～1600V．约是维持电压的2～3倍。

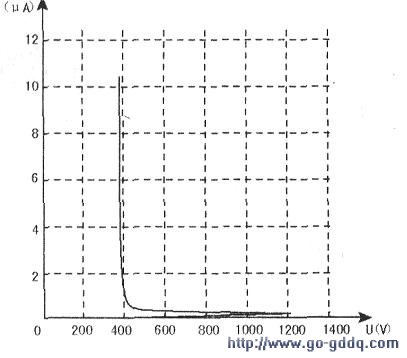

　　当加到灯管两端的电压还未达到触发电压时，流过灯管的电流很小，一旦电压达到触发值，灯管内部气体电离产生电流，此时流过灯管的电流大幅增加，灯管两端的电压急剧下降，其电压电流特性曲线如右图所示。

　　【提示】当灯管点亮后，加在灯管两端电压的小幅变化会引起灯管电流的较大幅度变化，这不仅会引起背光亮度的变化，还极有可能因电流过大而损坏灯管。因此，在灯管点亮后，维持灯管两端电压的稳定非常重要，并且应在灯管的驱动电路中设有灯管电流检测电路，对灯管电流进行限制。

　　2.EEFL灯管
　　
　　EEFL灯管的工作原理与CCFL灯管相似，只不过EEFL灯管两端无针状的金属电极，而是用一种金属粉末涂在灯管两端，作为外电极，而灯管的内电极为与外电极相对应的灯管内壁表面。

　　EEFL灯管的发光效率高于CCFL灯管，且灯管的一致性好，可以并联驱动，则对应的驱动板电路较简单，高压输出口通常只有一组；而CCFL灯管的电压、电流特性存在较大差异，若并联驱动，则会产生背光亮度不均的现象，故采用单独驱动方式，即每根灯管用一个高压绕组单独驱动，因此其驱动板电路复杂，高压输出口为多组。
