一、RF信号输入电路分析与检修
　　
　　本机所用单芯片MST6M69FL(U39)，支持8路模拟输入端口，可直接对模拟复合视频、S-VIDEO视频进行解码。

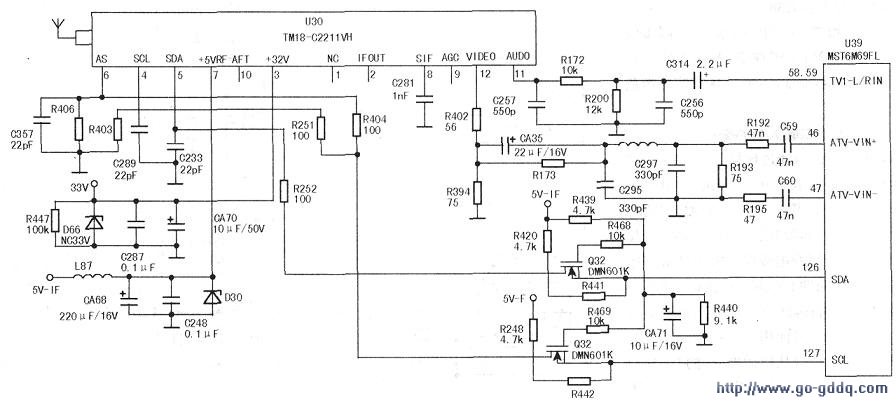

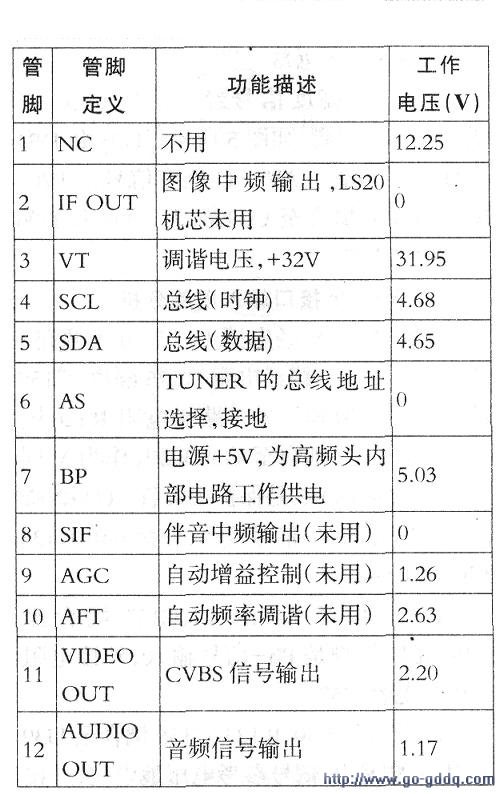

　　LT42710FHD机型采用的是一体化高频头，高频头电路如图所示。一体化高频头U30(TMI8-C2211VH)引脚功能见下表。

　　1、信号处理电路
　　
　　RF模拟电视信号进入调谐器U30，在内部解调、混频成IF信号，再进人中频放大器IC，经过中频放大、解调，从U30(12)脚输出CVBS视频信号，先经R402、R394分压，R173、L69耦合，再由R192、C59和R195、C60形成差分信号，送至主芯片U39的(46)、(47)脚。

　　差分信号输入增强了信号的稳定性。同时，U30解调出的音频信号送给U39的(58)、(59)脚。

　　若U30(12)脚无正常的视频信号输出（可用示波器测视频信号波形，也可测直流电压来初步判断：有信号时为0.8V；无信号时为1.2V)，需先检查外围元件。

　　2．调谐电压形成电路
　　
　　调谐电压形成电路由D70(BAS62-A13)、D72(BAS62-A13)、D74(μPC574)等元件组成。稳压器U45（LM2596-ADI）的②脚输出频率为150kHz、幅度为24V的方波脉冲，送至倍压整流电路，然后输出稳定的+33V电压至U30的③脚，为高频头提供稳定的33V调谐电压，供调谐器内部的变容二极管选台时使用。

　　若该倍压电路出故障，将会引起+33V调谐电压低或无电压，进而会出现收台少或TV无图现象。

　　U30⑦脚为高频调谐器内部高频处理电路5V供电，该电压不正常将引起TV无图、无声，但字符正常。

　　U30④、⑤脚为总线控制端口，外接总线控制及电平转换电路。因高频头的工作电压是5v，而CPU的工作电压是3.3V，为了实现3.3V总线对5v供电的外挂高频调谐器控制，通过接入Q32、Q33完成CPU与高频头之间的总线电压转换。

　　．U39(126)、(127)脚输出时钟线、数据线分别送至场效应管Q32、Q33的栅极，经Q32、Q33电平转换和隔离后送至高频头U30的④、⑤脚。若无正常的总线信号对高频头进行控制，将引起TV无图、无声；若该路总线短路，U39的(126)、(127)脚的总线电将压低于1V，会引起二次不开机故障。
