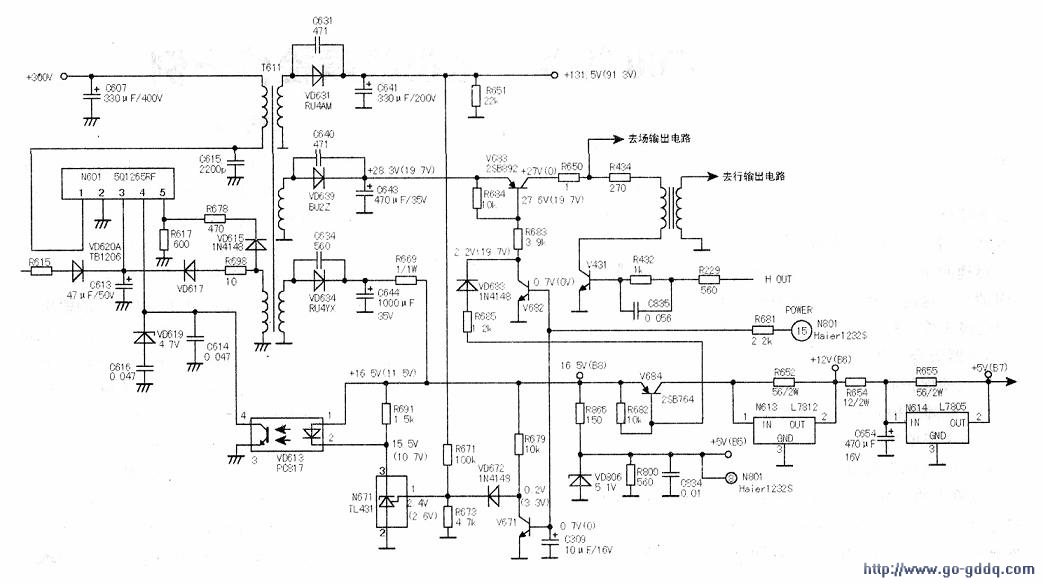

此机的电源正常工作后，次级分别输出130V、28.3V、16.5V、30V直流电压。其中，16.5V电乐通过R866降压、VD806稳压后输出+5v电压供给N801（CPU，Haier1232S)⑧脚，如图所示。待N801(13)脚复位后，(15)脚输出高电平(5V)开机电压，经R681隔离后分别送到V671和V682的基极，V671导通，集电极电位下降，经VD672隔离，使N671(TL431)①脚电位下降，则③脚电位上升，流过光耦VD613内部发光二极管的电流减小，VD613③、④脚内接的光敏三极管c-e结等效电阻增大，N601(5Q1265RF)④脚电压升高，电源正常输出。同时，V682导通，集电极呈低电位，V683基极电压下降，V683导通，输出27V电压，分别为场输出电路和行激励电路供电。另一方面，通过VD683使V684基极电位下降，V684导通，输出电压经N613稳压后输出12V，为N201(LA76828)行扫描前级和色度电路供电，并经N614稳压后输出SV电压为N201(LA76828)中放部分供电，整机正常工作。

　　遥控关机时，N801(15)脚输出低电平(()V)，V671截止，集电极呈高电平，经R679、VD672使N671①脚电位升高(大于2.5V)，③脚电压下降，流过光耦VD613中发光二极管中电流增大，发光强度增强，光耦内部三极管导通程度加深，对N601④脚分流，使开关电源次级输H{电压下降，整机进入待机状态。另一方面，V682截止，V683截止，集电极无输出，场扫描和行激励停止工作。V684截止，切断了N201的供电，整机功耗减小。
