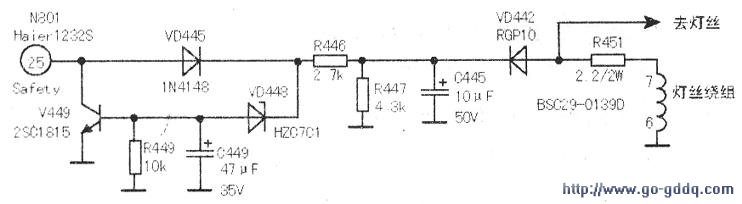

本机保护电路如图所示，本机保护电路有过压保护和欠压保护功能。

　　1．过压保护
　　
　　微处理器Haier1232S(25)脚为过压保护端(Safety)，实际为X射线保护端。当某种原因使灯丝电压升高时，经VD442整流、C445滤波及R446及R447分压后的直流电压加到VD448D(7.1V稳压管)的负极，当负极电压高于7.8V时，V449基极电压升高，使其导通，集电极电位下降，导致N801(25)脚电压下降，经内部处理后控制(15)脚输出低电平，使整机处于待机状态，防止X射线过量损坏元器件，即避免故障扩大。

　　2．欠压保护
　　
　　正常情况下，VD445处于截止状态。当某种原因使VD442负极无输出电压时，VD445、R446、R447构成回路，VD445导通，N801(25)脚电压下降，则(15)脚输出低电平，使整机处于待机状态。
