按照优化尺寸加工天线模型,并设计了天线罩，天线罩采用2 mm厚的玻璃钢材料,经测试对天线驻波和辐射特性影响不大。

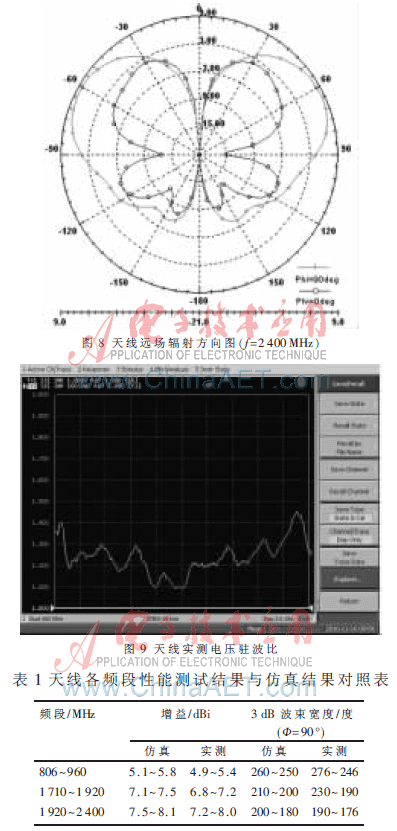

　使用安捷伦公司的矢量网络分析仪对其驻波性能进行测试，指标如图9所示。实测驻波比与天线仿真阻抗特性吻合较好，从800 MHz~2 500 MHz，电压驻波比VSWR<1.5时的带宽达到了100%，实现了天线的超宽带特性。
    天线增益与方向特性的实测结果与仿真结果对比情况如表1所示。

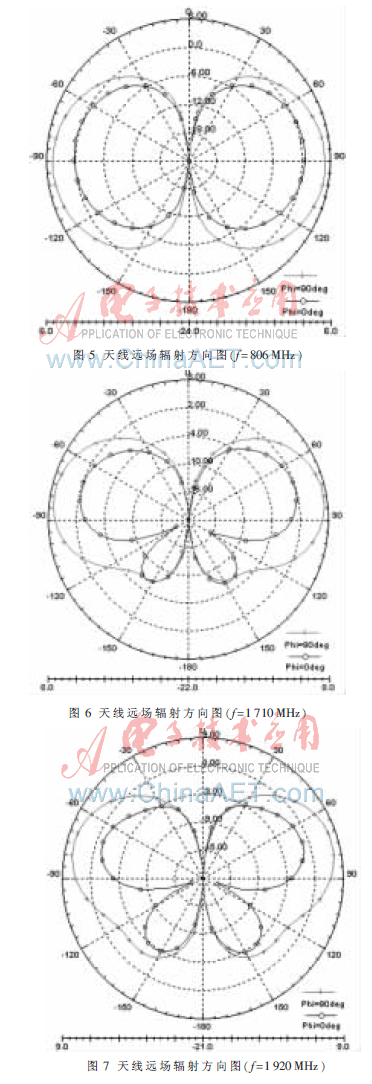

    从测试的结果来看，与优化仿真数据吻合较好，特别是天线远场辐射方向图与仿真结果非常接近，达到了最初的设计目标。
　本文针对目前3G移动通信室内分布系统中存在的问题，即在部分商务写字楼和宾馆酒店的走廊安装全向天线不能满足两侧纵深区域通信覆盖要求的问题。从环形天线的基本理论出发，讨论了其实现宽带辐射和平衡匹配馈电的方法，提出了一种新型的环形天线结构，从仿真和实测的结果来看，实现了设计目标，天线具有很好的双向辐射和超宽带特性，从而可以大大降低3G室内通信系统建设成本，有助于提高整个网络的质量和容量。
