配电过负荷监控装置ACM的应用
来源:本站整理  作者:佚名  2011-09-10 07:34:36



      1  ACM监控装置设计的依据

  《低压配电设计规范》(GB 50054-95)第4.3.5条:“突然断电比过负载造成的损失更大的线路,其过负载保护应作用于信号而不应作用于切断电路。”该条条文说明:“线路的过负载毕竟还未成短路,短时间的过负载并不立即引起灾害,在某些情况下可让导体超过允许温度运行,也即牺牲一些使用寿命以保证对某些负荷的供电不中断,如消防水泵之类的负荷,这时保护可作用于信号。”
  《民用建筑电气设计规范》JGJ 16-2008第7.6.5条第4款规定,“突然断电比过负荷造成的损失更大的线路,其过负荷保护应作用于信号而不应切断电路”,这是一条强制性条文,必须遵守。过负荷保护的对象有两个:一个是消防设备,即电动机;另一个是给这些消防设备配电的线路。本文重要介绍后者,即说明如何运用ACM实现配电线路过负荷报警功能以满足规范强制性条文的要求。
  在配电设计中常用的有微型断路器和塑壳断路器。其中微型断路器主要应用于家用及类似场所的过电流保护,额定电流不超过125A;工业类场合使用的多为塑壳断路器。根据GB10963.1-2005、GB14048.2-2008以上类型的断路器都有其动作断开特性,见表1:

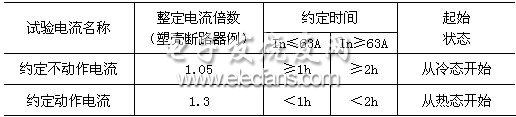

表1 配电用过负荷保护特性


  由表1可得,一旦配电线路中的电流超过一定的倍数,断路器会在约定的时间内动作,从而切断负载电流。但是,正如上述“突然断电会导致比过负荷而造成的损失更大的”线路或电动机场合,是不允许切断供电电源的,因此,在这些回路中,我们需要一种装置,能够针对不同类型的断路器的脱扣特性,例如通过电流互感器检测线路的过电流,并尽可能模拟断路器的过载脱扣特性,提供一个过载报警信号,提醒用户线路出现了过负荷,及时采取措施,一方面防止由于断路器跳闸而产生更大的损失,以满足规范的规定,另一方面提醒人们即时排查防止更大的故障。

[1] [2]  下一页
