某公司厂房共有一期配电房1个、二期配电房2个，提供全厂的生产、照明、空调用电及其它用电等。原有配电系统只在全厂总进线回路上装有电力部门的电度表，管理者只能从每个月电力部门提供的用电总数值得知本月电量能耗，至于电能都用在了什么地方，有没有电能浪费，节能措施有没有收到应有的效果，企业管理者不是很清楚。亟待一个合理的电能考核机制来实现电能的科学管理。
　　针对以上问题，并根据客户要求，对原有配电系统进行了改造，改造后的Acrel-3000电能管理系统，不仅能实现对各配电回路的远程监控和集中管理，而且还实现了根据各监控设备进行分类电能统计、复费率电能统计、8小时班组能耗统计、日能耗统计和月耗电能统计，自动计算出单位产量能耗用电，为科学地节能管理提供了依据。

2　 项目分析
　　该电能管理系统是在原有变配电柜基础上增加带通讯接口的电能表，将电量参数远传至监控中心，从而实现集中远程监控和管理的一个低压配电改造项目。
　　要实现对每一台机器用电量的统计，及对每一出线回路电能数据的采集，必须在每一出线回路安装一块电能计量表，但目前市场上的电能计量表普遍采用传统的壁挂式安装方式，体积大，安装不方便。该公司原有配电系统的配电柜均为抽屉柜，在原有抽屉柜面板上已经安装了电流表和信号指示灯，安装空间非常狭小，不可能在抽屉面板上增加任何传统的电能表。抽屉内部安装的元器件已非常紧密，再安装传统电能表或数字式电力网络仪表都是不可能的。
　　如果从每个回路互感器引出测量线路，重新制作新电表箱放置在配电柜旁边，将电能表集中安装在电表箱里呢？这种方法会使电表箱到配电柜的线缆特别多，鉴于该公司厂房配电回路数较多，安装接线比较麻烦，且以后的检修维护也会比较困难，增加如此多的电缆线和新增加的电表箱也会增加了用户的经济成本，因此这种方法是不可取的。
　　综合考虑仪表安装、调试及后期维护等多种因素，最终选用ADL系列导轨式安装电能表。该系列仪表可以很方便地安装在配电柜背面的导轨上，不需要对配电柜重新开孔，也不用将大量的电缆引出到新的电表箱中，安装方便又节约了大量电缆和电表箱的成本，而且这种一对一式的测量，对于将来系统的检修维护也是非常清晰方便的。
　　ADL系列导轨式电能表均带有标准的RS485通讯接口，采用Modbus RTU国际标准通讯协议，通过仪表的通讯接口将仪表组网，最终实现在监控中心进行集中监控和管理。

3　 ADL导轨式安装电能表
　　ADL系列导轨式安装电能表包括单相复费率电能表和三相复费率电能表。该系列电能表体积小巧，外形美观，结构模数化，可安装于35mm标准导轨上。图1为ADL系列仪表外形及安装方式。

图1　ADL系列仪表外形及安装方式

　　ADL系列导轨式安装电能表支持一次接入和二次接入两种接线方式，不仅可用于低压配电柜，还可以用在终端配电箱，电流表最大规格为20(80)A。
　　ADL系列导轨式安装电能表不仅在外形和接线上具有灵活方便的特点，而且在功能和性能上也具有下述优点：
　　a.  计量正反向有功电量，功率潮流方向自动识别并指示，具有4费率及总电能计量功能。
　　b.  分时复费率功能，日时段可设4费率、8时段，时段内的最小时间单位为1min。
　　c.  按月冻结转存功能，可统计上上月、上月及本月的总用电量和分时电量，用于月用电费的结算及监测用电情况。
　　d.  实时监测功能，测量显示电压、电流、频率、功率、功率因数。
　　e.  输出接口。带光电隔离的电量脉冲数据输出接口，可用于校表和实现DCS（集散控制系统）远传，RS485通讯接口可以实现远程抄表和负荷监测。

4　 系统构成

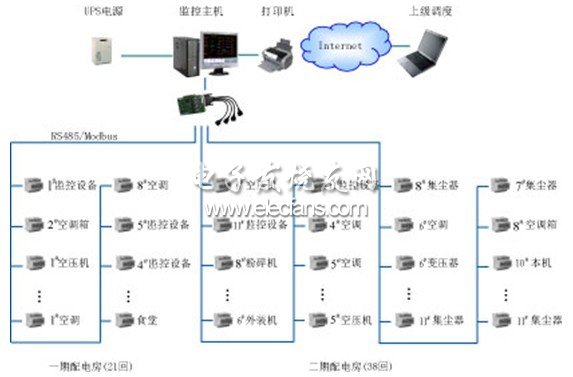

　　该电能管理改造系统采用分层分布式计算机网络结构，即间隔层、通讯层和站控层，如图2所示。

图2　电能管理系统结构示意图
