四、Interface电路

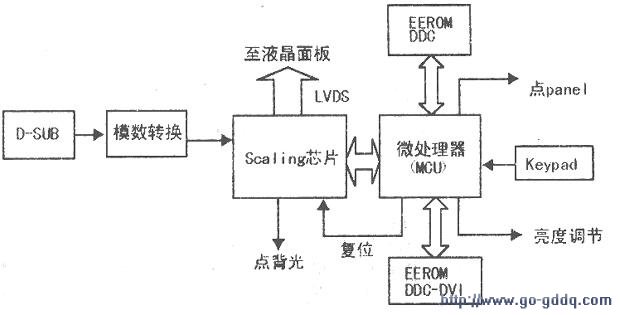

原理简介：Interface(主板)得电后微处理器复位，微处理器首先读取DDC信息（对于有DVI接口的LCD先读取DVI的DDC，再读D-Sub的DDC，故对于没有烧录DVI-DDC的显示器，1）VI接口是不能正常显示的），之后MCU会送出点panel的信号和Scaling的复位信号，Scaling接收到MCU输出的复位信号后复位工作，最后由Scaling芯片送出点背光信号去点亮panel的灯管，整个启动过程结束，其信号流程如图所示。关机的过程和开机恰好相反。
D-SUB信号经过模数转换后Scaling芯片进行处理后转换成LVDS信号输出给液晶面板。
五、电源电路(Power)原理及常见故障

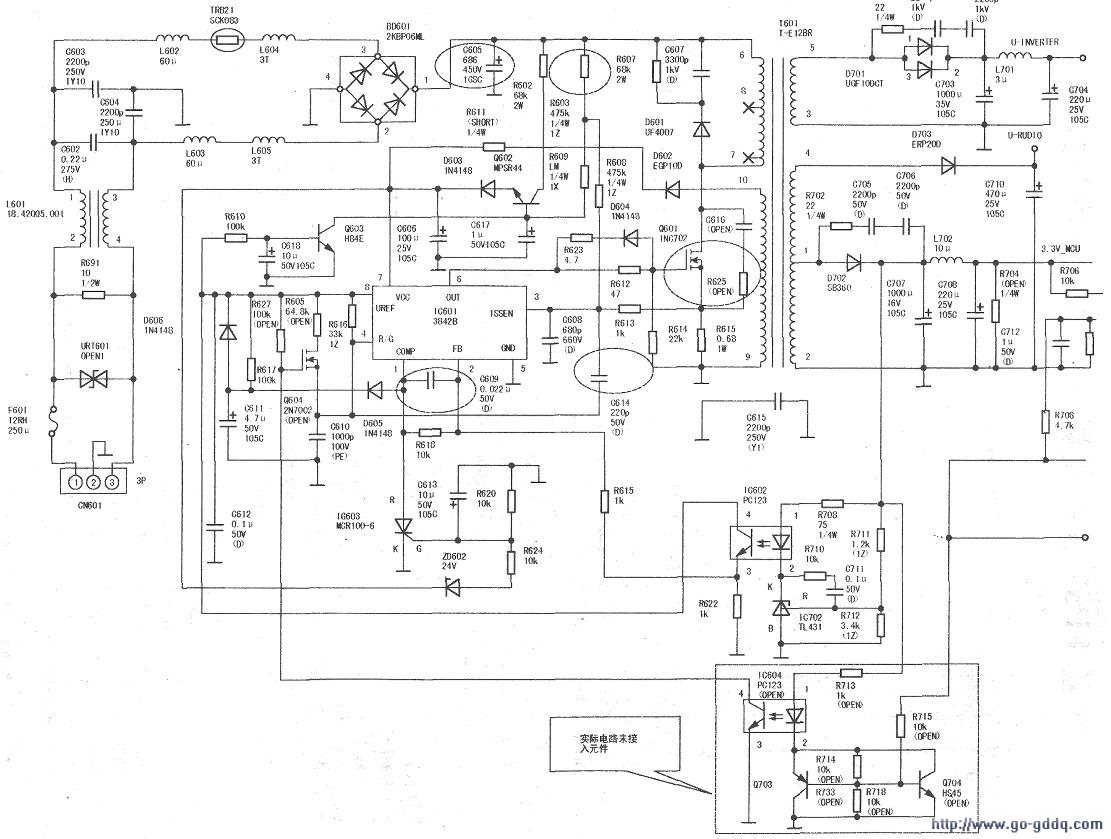

Q5C3(FP557S)电源电路如上图所示，电源电路原理和CRT基本相同，这里仅做简单描述：UC3842B⑦脚供电开机瞬间通过Q602启动得电开始工作，正常工作时由于⑧脚有一固定的5V参考电压，在此电压的作用下Q603会饱和导通，Q602基极会因此而被拉成低电平而截止．UC3842B的此支路供电结束。由于此时开关电源已经正常工作，开关管Q6(J1在PWM脉冲作用下切换，3842的供电就通过开关变压器初级线圈的感应电压经D602整流后提供。这种供电的优点在于开关电源电路不至于在电源电压过高时导致3842供电电压过高而烧毁。ZD602、R624、IC603支路是过压保护电路；反馈比较电路采用后级取样、光耦(IC602)隔离的方式，稳压性能最好。
Q5C3电源电路的常见故障是滤波电容C605和开关管Q601损坏，Q601有时会出现G、S极击穿的现象。
图S中所示的其他元件是维修中偶尔遇到的，供参考。R603开路会导致无电源，C614、C609特性不良或损坏会导致电源不起振。
开关变压器二次侧极少出现故障，二次侧电路如下图所示。
