六、Interface（主板）电路及常见故障介绍
Interface电路是LCD的核心部分，完成图像处理运算转换及控制，其电路性能直接影响到整机的性能，任何与图像有关的电路都可以认为是主板故障（有时，液晶面板和主板故障也会难以区分）Interface电路的核心部件是Scaler芯片，它完成除部分控制外的其他图像处理功能，是主板的最核心部件，当然，在普通机型中，其故障率也较其他部件高。BenQ液晶显示器的Scaler芯片一般使用MRT（晶捷）系列、Genesis（捷尼）系列和Mstar（晨星）系列，Scaler芯片的性能很大程度上决定了主板的性能。Scaler芯片及其外围电路故障是LCD主板的主要故障，Scaler外围元件（如：电容的特性不良等）是维修时遇到的主要困难。
通常情况下，各主板的故障元件有一定的概率，参考维修总结出的部分维修经验，维修起来还是较简单的。
由下图可见Scaler芯片及外围电路是非常简单的。

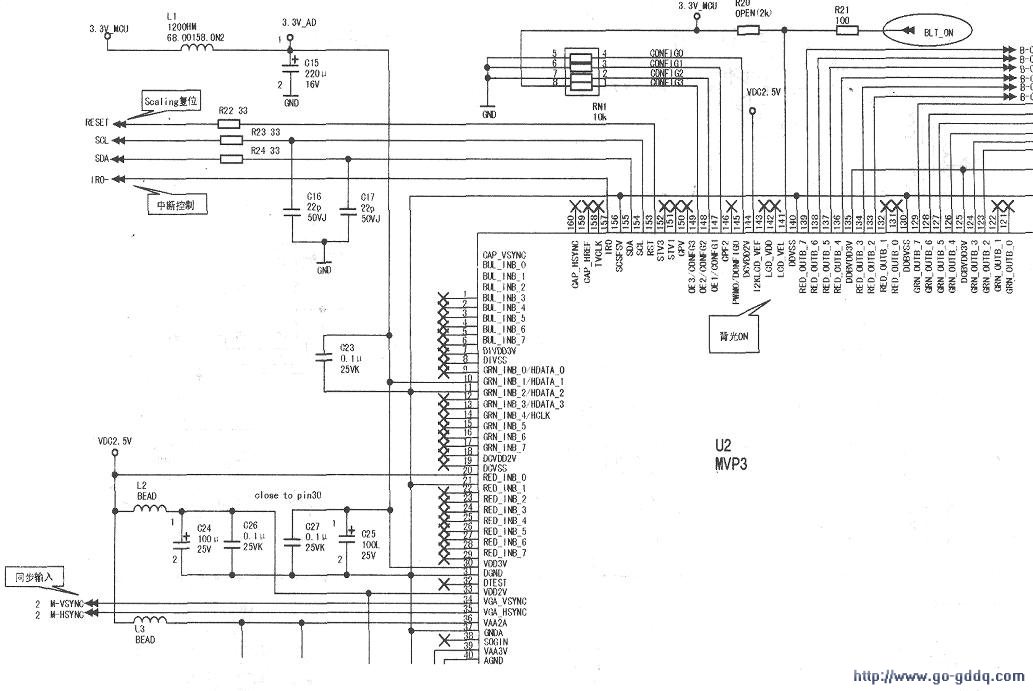

下面分别介绍Scaler芯片及外围电路的常见故障及维修方法，相关电路如下图所示．①~(30)脚有几个关键信号：BLT-ON（点背光），RESET(Scaling复位)和IRQ(中断)。
复位信号R_ESET来自MCU（微处理器单元），故SCaler的复位在时序上会滞后于MCU，当Scaler复位正常工作后会输出BLT-ON信号通知InverterBoard点灯管。
SCL、SDA(IIC总线)是Scaler与MCU沟通的桥梁。
行场同步信号从(35)、(34)脚输入。
以上引脚及其外围电路在此机型中的故障几乎为零，了解这些信号的功能和工作时序对故障的分析是极为重要的。
若Scaler芯片出现虚焊，会导致图像画面颜色异常、字体分散、闪烁、几何失真等现象；若该芯片不良会出现抖动、无图像等现象，MRT厂商的Scaler芯片也有多种料号，
使用时应特别注意不可用错。
例如C42(0.015μF)和c50(150pF/50v)两个电容出现特性不良时会导致抖动或在正常频率下出现OutOfRange的错误提示。
(76)-(79)脚输出的DISP-HSYNC、D—CLK、D-VSYNC、D-DE四信号是panel正常显示的必要条件，非常重要，缺少任何一个panel上的DriveIC就不能正常工作，从而出现白屏的现象。这四个信号输出后通过单独的匹配电路后送给panel，尽管因为这四个信号而引起故障极少，但在维修过程中也要引起高度注意。
MRT的Scaler芯片时钟信号为12MHz。这并不代表所有的Scaler芯片的时钟频率都是12MHz，不同的芯片时钟频率会有所不同，故会有单独的时钟线路（晶振），当涉及到Scaler芯片的晶振替换时需要注意！
(81)-(139)脚的输出信号是经Scaler处理过的能被LCD-panel接收的LVDS信号，这些信号缺失某些仍然可以显示，但会出现显示颜色不正常的现象。
