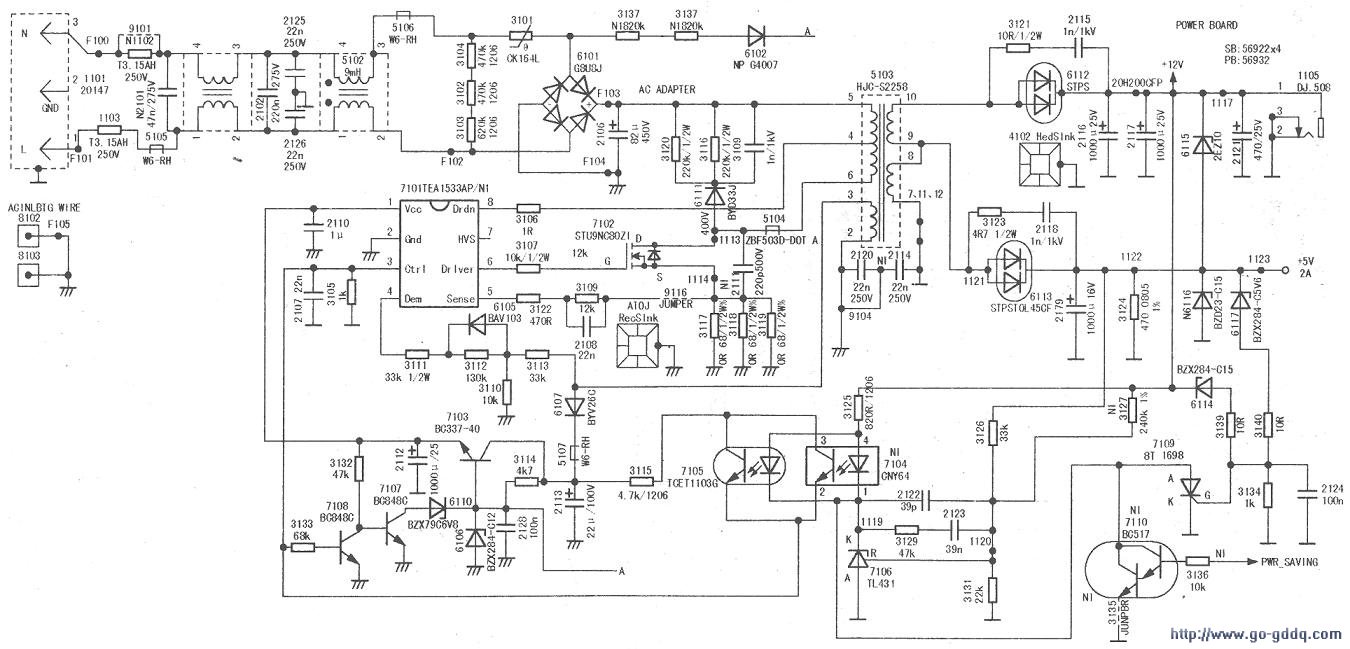

Philips17084是带有VGA和DVI的双接口显示器，是以第二代绿色(greenChip)芯片TEA1533为核心组成的开关电源，用NUI-T/UT33D万用表测得的电路如图所示。

　　工作原理
　　
　　1、整流电路
　　
　　交流220V经FUSE1102、1103，再经滤波器5101、5102以及电容2102、2126组成高频滤波电路，然后通过负温度系数电阻3101的限流，加至桥式整流堆6101，6101整流，2106滤波，在2106两端获得约300V脉动直流电压。

　　2、启动和振荡(osc)电路
　　
　　TEA1533采用高压(hv)直接启动，直接使用300V电压作为启动电压，省去常规由降压电阻组成启动电路。TEA1533⑧脚为启动脚（兼容值检测），此脚经开关变压器5103④-⑤绕组，直接+300V电压，+300V电压经TEA1533⑧脚内启动电源对①脚的外接电容2112充电，当①脚电压上升至11V时，TEA1533开始工作。

　　【提示】TEA1533内置一个压控振荡器(Vco)，振荡频率f=25—175kHz，其频率由其内部的振荡电容c和电流源确定，当电源处于不同负载状态下时，TEA1533工作频率由(3)脚控制电压及④脚磁控电压(dem)共同确定。当大功率输出时，工作于准谐振模式，中功率输出时，为固定频率工作模式，小功率输出（待机模式），工作于低频模式，即f=25kHz。检修时，注意工作模式，拓展分析思路，做到事半功倍。

　　3．稳压控制电路
　　
　　TEA1533稳压采用电流／电压双模式控制方式，即为采用电流，电压两种负反馈控制信号进行稳压控制（与其他电路不同潍修时，注意区分）。

　　(1)电流负反馈信号：开关管7102的S极接3117、3118、3119，对7102，源极s的电流（即5103原边电流）进行取样，7102的取样信号送入TEA1533⑤脚一次侧电流检测端，既参与稳压控制，又具有过流保护功能，因此又称为电流比较器。

　　(2)电压负反馈信号：TEA1533③脚(CTRl)输入，+5V电压升高时，取样电阻3126、3131分压，三端误差取样7106(TL431)R极电压升高，K极端电压下降，光耦合器7104内发光二极管亮度加强，光敏三极管电流增大，c-e结内阻减小，TEA1533③脚电位升高，TEA1533⑥脚输出脉冲宽度变窄，7102导通时间缩短，二次绕组感应电压下降，5V输出及其他输出下降，从而达到稳压目的。若5V电压输出下降，则稳压过程相反。

　　4、待机/去磁(dem)控制
　　
　　当TEA1533③脚误差电压输入端电压大于3V8时，TEA1533控制电源进入待机状态，此时开关电源间歇工作，此时f=25kHz处于最低。TEA1533④脚(dem)是去磁控制信号输入端，去磁控制是新型开关电源的一种控制方式，去磁控制的含义为通过检测开关变压器5013存储能量变化，或者是通过检测5103初级，次级电流变化情形，对开关电源进行控制。开关管7102零电流on/off状态切换，过压，短路保护控制，市电过压保护等。

　　5、保护电路
　　
　　(1)尖峰吸收电路：防止开关管7102在截止时其D极的感应脉冲电压的尖峰击穿7102，由3120、3116、2119、6111构成吸收回路，7102D极输出脉冲电压经6111对2109充电，使尖峰有效吸收。

　　(2)电源过流/欠压保护电路：7102源极S所接3117、3118、3119为过流取样电阻，由于外部原因引起7102S极电流增大时，3117、3118、3119的电压降增大，TEA1533⑤脚电压升高，当⑤脚电压大于0.52V时过流保护电路启动（电流比较器），限制7102电流继续上升。

　　(3)欠压/开关变压器绕组短路保护电路：TEA15.33①脚是启动端(VCC)，也是开关电源保护输入端，当①脚低于8.7V时，欠压保护电路动作（电型值11V），开关电源由⑧脚重新启动。在TEA1533启动，开关电源工作后，由5013③-②绕组接替TEA1533内的启动电路向①脚供电（对2122充电，约11V左右）。开关变压器绕组短路保护电路，通过TEA1533⑤脚7102电流检测来实现，当开关变压器绕组短路，或开关变压器一次侧，二次侧6113、6116等整流管短路，短路7102电流异常加大，TEA1533⑤脚达到0.88V时，开关变压器绕组短路保护电路动作。
