原理分析
　　

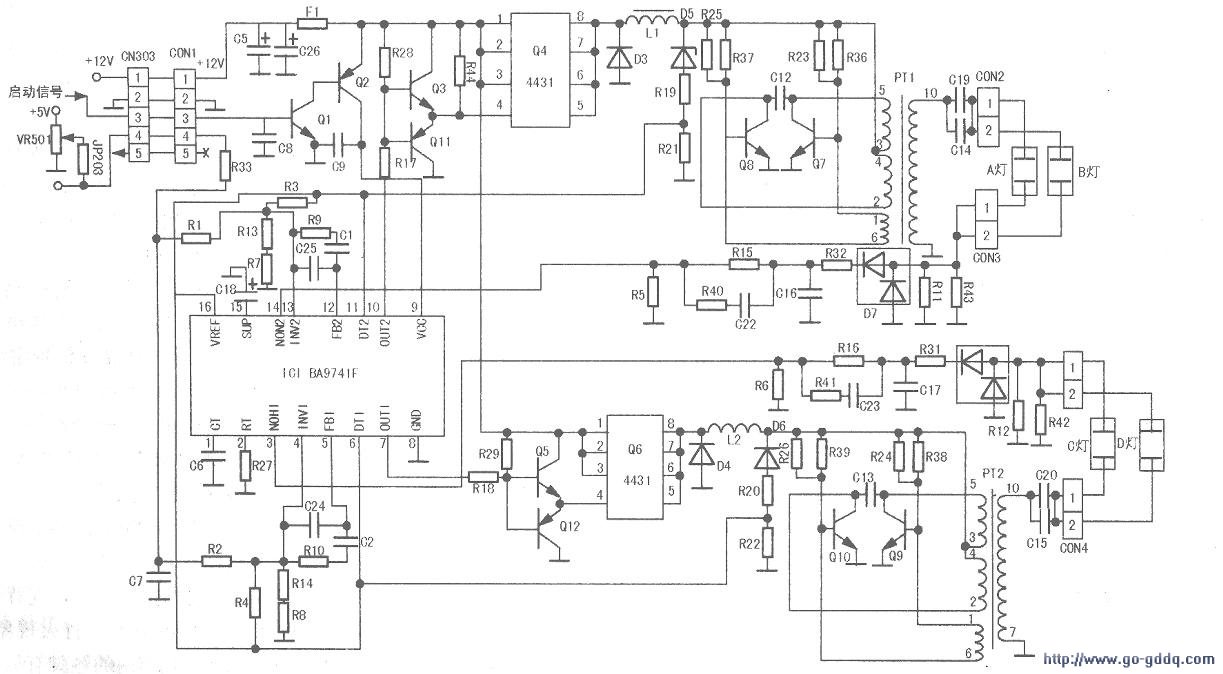

　　该显示器的高压逆变电路是南IC1(BA9741F)控制芯片及Q4、Q6、Q7、Q8、Q9、Ql0及外同元件组成，它是一个两组共四灯并联式驱动电路，是由逆变开启/关闭控制电路；灯管亮度控制电路；高压发生电路；输出电路和保护电路组成，有关电路见图所示。

　　开启/关闭控制电路：在按下显示器电源开关时，插件CON1的①脚由主电源送来+12V电压，同时其③脚接收到主板控制电路送来的高电平启动信号，加到三极管Q1的基极，使Ql导通，Q2也随之导通．+12V电压经过Q2的发射极、集电极送到ICl(BA9741F)的⑨脚。IC1得到此电源电压开始工作，并从10．⑦脚输出脉宽可控制的驱动脉冲。由⑩脚输出的脉冲信号经Qll、Q3激励后，去控制场效应管Q4、+12V电压通过Q4、储能电感Ll，二极管D3给后级电路供电。Q7、Q8及变压器PT1得电后自激振荡，产生高频电压，点亮背光灯A、B灯管。⑦脚输出的脉冲信号，经Q12、Q5激励后，使Q6导通，+12V电压通过Q6、储能电感L2、二极管D4向后级供电，于是Q9、Ql0、升压变压器PT2得电自激振荡产生高频脉冲电压，点亮背光灯C、D灯管。

　　灯管亮度控制电路：由图中得知，是由接插件CON1的④脚、IC1的④、(13)脚及外围元件组成，当需要控制灯管亮度时，由主板送来的控制信号电压从CON1的④脚输入，经电阻R33、Rl、R2分别加至IC1④、(13)脚，用以改变IC1④、(13)脚的直流电压，从而调整PWM脉冲宽度，来改变后级高压形成电路的供电电压，以达到改变其幅度实现亮度调节的目的，调整图中VR501即可改变灯管亮度。

　　高压发生电路：灯管A、B高压发生电路由Q7、Q8、R23、R36、R35、R37、C12及升压变压器PT1组成。灯管C、D高压发生电路由Q9、Ql0、R24、R38、R26、R39及升压变压器PT2组成。上述元器件组成变压器耦合自激振荡电路，PT1、PT2次级绕组感应的高频电压，经过电容C14、C19和C15、C20分别供给灯管A、B、C、D点亮灯管。

　　输出电路和保护电路：从升压变压器PT1、PT2输出的高压分别由插座CON2的①、②脚和CON4的①、②脚输送给灯管A、B、C、D，电流从插座CON3的①、②脚及Rll、R43和CON5的①、②脚及R12、R42分别与地之间形成回路，使A、B、C、D灯点亮。为使背光灯的亮度稳定，在Rll、R43和R12、R42上产生的高频电压，分别经D7、R32、C16、C15、R5和D8、R31、C17、R15、R6等元件整流滤波后，作为反馈信号送到IC1的(14)脚和③脚，自动稳定]Cl相应放大器的工作状态。此电路还设置有过压、过流保护电路。

　　过压保护电路：当由于某种原因造成高压发生电路电源电压超过设定值时，会损坏A、B、C、D灯管，这时Q4、Q6输出端外接稳压管D5或D6击穿导通，电源电压信号送入IC1的(11)脚和⑥脚，其IC1内部保护电路启动，PWM脉冲无输出，高压发生电路停止工作。过流保护是通过A、B和C、D灯管在Rll、R43及R12、R42上产生随工作电流变化的交流电压，电流越大，在上述电阻上端产生的电压越高，此电压经整流滤波后加至IC1的(14)脚和③脚。背光灯电流超过设定值时，IC1内部定时电路工作，IC1(15)脚外接的电容C18开始充电，当C18上的电压达到0.6V时锁定式短路保护电路启动，停止输出PWM脉冲信号，在电流未达到保护值时，Rll、R43和R12、R42上端电压还用作误差放大器的取样，以调整IC1输出脉冲宽度，给背光灯提供较稳定的电流。
