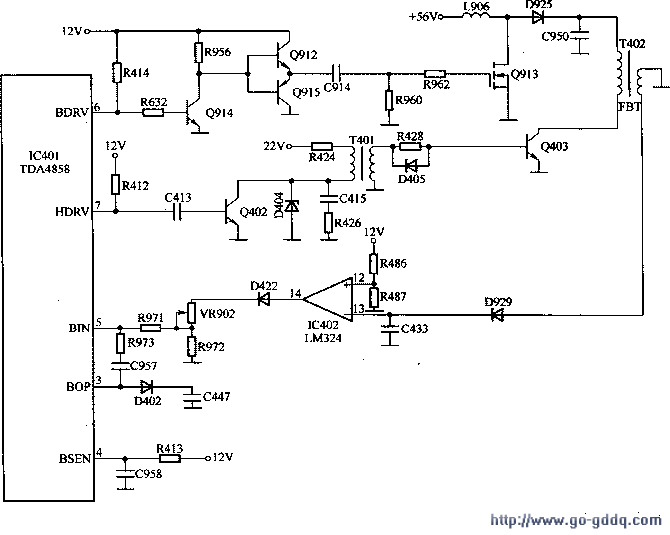

该机+B电源电路如图示

    通电测量电源主电压输出仅30V左右，正常应为56V，断开电源电路主电压输出端的负载（断开L906），接上假负载，测电源电路各路输出均正常，说明行扫描电路存在短路故障，接上L906，并短路行推动变压器初级绕组，测行管Q403集电极电压为56V，等于电源的主电压输出，正常（因短路行推动变压器初级绕组后，+B电源不工作），说明行输出电路存在交流短路。用示波器测量行管Q403的集电极波形，有幅度较高的振铃干扰，依次脱开行输出变压器各路负载，Q403集电极波形仍有振铃，更换行推动变压器后，故障排除。
