基于3D数模对曲面工件进行检测，在三坐标机测量里属于高级应用范畴，一般在高端测量软件才包含该功能。目前国内市场上比较常见的如PC-DMIS的 CAD++版，VIRTUL DMIS等，它们是由WILCOX、ENTELEGENCE等专业测量机软件公司开发而成。POWER INSPECT软件由于其在数模处理上的功能较强，也被引用到坐标机上，它是由英国的CAD/CAM软件商DELCAM提供，这也体现了测量机软件与CAD软件结合越来越紧密的趋势。

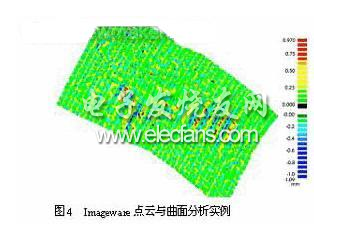

　　事实上，对于曲面质量评价，作为曲面建构、编辑、分析的一部分，CAD软件制造商较早就有比较好的解决办法，尤其是在逆向工程处理软件，在将采集的点云处理成曲面后，往往需要比较点云和设计曲线、曲面的偏离，以便在保证精度的同时提高表面质量。图4为imageware中对点云与曲面的比较分析，并以不同颜色梯度表示结果。

　　

　　5.ZCRMDT测量软件的研发

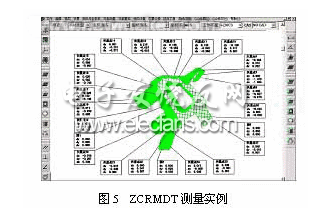

　　国内对于测量软件的研发相对滞后，对于需要具备数模检测等高级功能的，一般都配套国外软件。中国测试技术研究院测量仪器研究所(中测量仪)推出的ZCRMDT手动版测量软件，完全的三维图形化测量环境，支持数模导入，测头轨迹动态模拟，可视化测量，视图旋转、缩放，图形选取，实现了利用曲面数模进行检测的功能，值得一提的是，还可以利用CAD平台的功能对数模进行编辑处理。图5为利用ZCRMDT软件对一曲面检具进行检测，软件将工件上测量点直接与数模比较，得出偏差，检验人员根据结果对该点进行调整，直到偏差在许可的范围内。

　　

　　从技术水平来看，ZCRMDT软件作为一款手动版测量软件，已达到或接近国外同类软件的水平，在国内处于先进地位，同时，相对于国外软件，具有明显的价格优势。目前，ZCRMDT软件已配套于中测量仪生产的手动测量机上，被全国数十家用户所采用，使客户不需花太多钱就可以实现先进测量功能，解决了客户的测量问题。

　　6.结束语

　　本文为笔者工作中对相关软件的测试和开发经验的一点体会，特提出与大家共同探讨。随着三坐标测量技术的发展，三坐标测量软件必定会取得更加长足的进步。
