1.引言

　　三坐标测量技术迅速发展，而配套检测软件的发展，更是突飞猛进。最早的三坐标测量机只能显示XYZ坐标，而目前的各种检测软件几乎可以解决用户的绝大部分问题。软件日益成为影响用户使用好坏的关键所在。

　　2.CMM测量软件发展趋势

　　对于传统的三坐标测量机检测来说，通常是设计部门提供二维图纸，检验部门根据图纸对工件进行尺寸及形位公差的检测。随着三维CAD软件的应用，越来越多的技术部门使用三维CAD建模技术进行设计。因此，各坐标机厂家纷纷推出了基于三维CAD技术的测量软件，直接将客户设计好的三维CAD模型导入测量软件进行检测。这样做的优点非常明显，不需要额外的图纸，理论值可以直接捕获，更可以进行测量仿真，测头干涉检查等，所以，受到用户的一致好评。基于CAD的测量成为目前三坐标测量软件的发展热点。

　　在CAD设计中，一般的规则工件通过基本的特征命令即可完成三维实体设计，比如拉伸、打孔等，对于此类工件的检测，相对比较简单。随着工业造型的发展，以及加工中心的应用，越来越多的工件被设计成复杂的形状表面，比如覆盖件、内饰件等。曲线曲面的建构技术在CAD造型中属于比较高级的设计范畴，许多高档三维CAD软件都有专门的曲线、曲面处理模块，使得用户可以设计出B级甚至A级曲面。曲面类工件的检测，对三坐标测量软件提出了更高的要求。

　　3.CMM曲面检测


　　3.1传统测量方法

　　在没有采用CAD数模的情况下用三坐标测量机对曲面件检测，通常是，先在CAD软件里用相关命令在曲面数模上生成截面线和点的坐标，以此作为理论值，控制测量机到对应的位置，进行检测，并比较坐标值的偏离。这种方法需要设计人员额外提供理论数据，同时测头测尖球径的补偿不容易准确实现，对于单点测量来说，由于无法确定矢量方向，测头的补偿根本无法实现。因此，这种办法具有一定的局限性。

　　3.2基于3D数模的测量

　　利用曲面数模对曲面进行检测是CMM测量技术发展的需要。由于曲面建构技术比较复杂，在CAD应用范畴里也属于高端技术，一般由专业的CAD/CAM系统完成。在测量软件内，则是通过导入设计数模而利用的问题。为了实现这一目的，就必须解决好四个方面的技术问题：数模导入接口、对齐、测尖补偿、理论值捕获。

　　一、数模导入接口

　　利用数模进行检测，首先要做的工作，当然是保证数模正确导入到测量软件。事实上，由于技术、利益等众所周知的原因，全世界各大CAD制造商各自开发着不同的软件和格式，例如国内影响比较大的UG、PROE、CATIA等，均不能直接互读文件。

　　为了解决这一矛盾，国际上建立了一系列的数据交换标准，如国际标准数据交换STEP(Standard for the Exchange of Product Model Data)，美国的初始图形交换标准IGES (Initial GraphICs Exchange Specification)等。尽管IGES标准存在数据文件大、转换时间长、信息不够全等缺点，但不可否认，它是目前应用最广泛的接口标准，绝大部分CAD软件均支持该标准，我国也将IGES作为推荐标准。

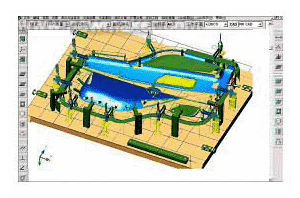

　　目前具备数模检测功能的测量机软件，均支持IGES格式。差异基本上主要体现在复杂数模输入后个别曲面的丢失、破损，还有就是导入速度的快慢。对于一个10M的数模，有的可能用几十秒钟，有的可能要几分钟。目前市面上比较有名的CMM测量软件，均基本较好的解决了这一问题。图1为中测量仪自主研发的ZCRMDT测量软件，导入数模到检测软件的情况，数模大小46M多。

　　针对目前主流CAD软件，一些测量机软件商也开发了各种直读接口，如UG文件直读、PROE文件直读等，不需中间文件格式转换，避免了转换带来的影响。不过，这种接口一般都需要另外购买。
