改善RMS功率检波器在整个温度范围内的输出准确度

当前位置：精通维修下载 > 文档资料 > 家电技术 > 单元电路介绍 > 其它电路

来源：本站整理作者：佚名 2011-09-11 08:43:03

图7：温度补偿解决方案

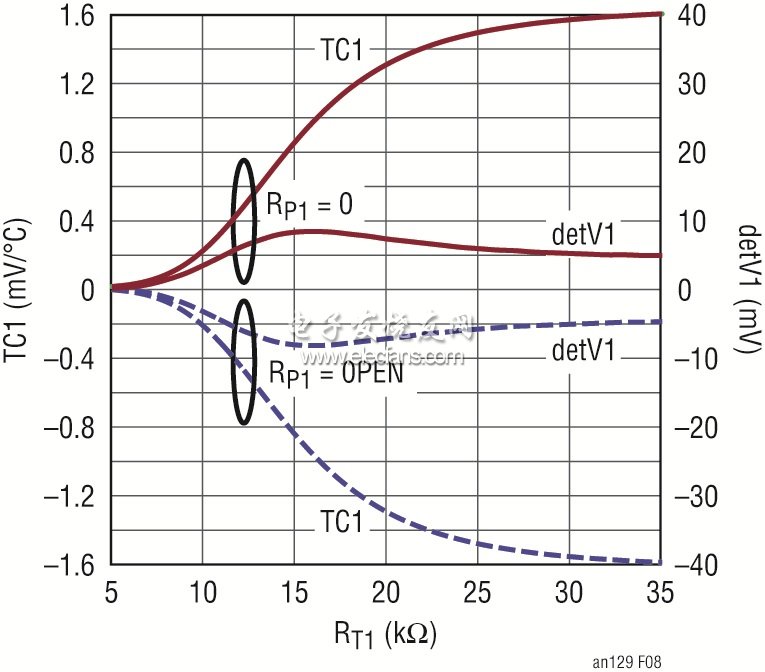

　　图8：1阶温度补偿系数TC1随外部RT1值的变化

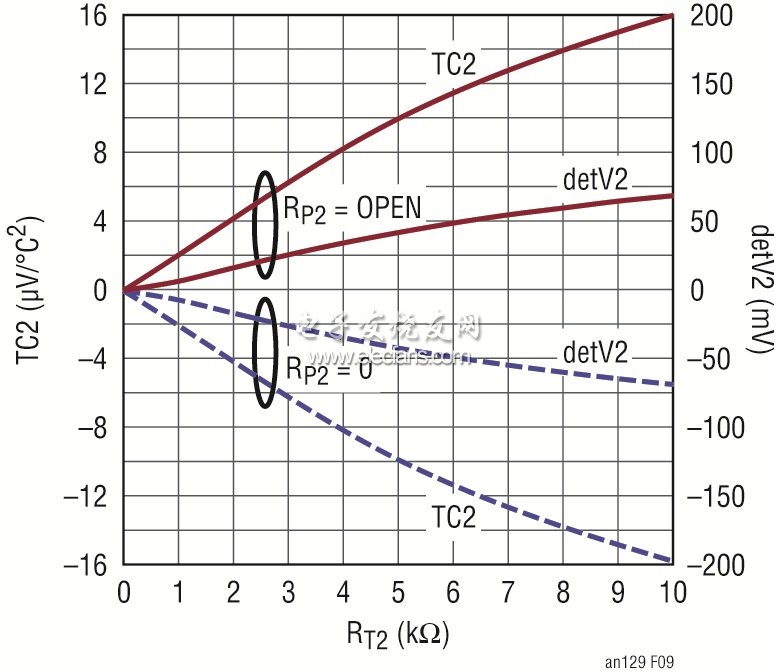

　　图9：2阶温度补偿系数TC2随外部RT2值的变化

　　RP1=开路

　　RP2=短路

　　第三步。计算一个温度极限的温度系数，利用图8和图9确定RT1和RT2的电阻值。

　　a=16.5=TC1x(85-25);

　　TC1=0.275mV/°C

　　RT1=11KΩ(根据图8)

　　b=3.5=TC2x(85-25)2;TC2=0.972uV/°C2

　　RT2=499Ω(根据图9)

　　图10显示了LTC5583的两个输出通道之一随温度变化的性能。请注意与图5中未补偿VOUT相比的温度性能改进。就大多数应用而言，这也许能满足要求了。不过，对于某些需要更佳准确度的应用,可以执行二次迭代以进一步改善温度性能。为了简化计算可忽略detV1和detV2项，因为这两项不受温度影响。因此，解决方案是不精确的。不过，在改进随温度变化的准确度方面，这么做很有用，如下所示。
