第一步。从图10中确定所需补偿，采用与第一次迭代时相同的方法。

　　低温(-40°C)=-3mV或-0.1dB

　　高温(85°C)=-3mV或-0.1dB

　　给1次迭代增加新值

　　低温(-40°C)=-3mV+13mV=10mV

　　高温(85°C)=-3mV-20mV=-23mV

　　重复第二步和第三步，计算RT1和RT2值。

　　RT1=11KΩ

　　RT2=953Ω

　　RP1=开路

　　RP2=短路

　　经过两次迭代后的性能结果如图11所示。随着温度变化，动态范围为50dB(0.2dB线性误差)和56dB(1.0dB的线性误差)。从表1中可查到其他频率时的温度补偿值

　　。

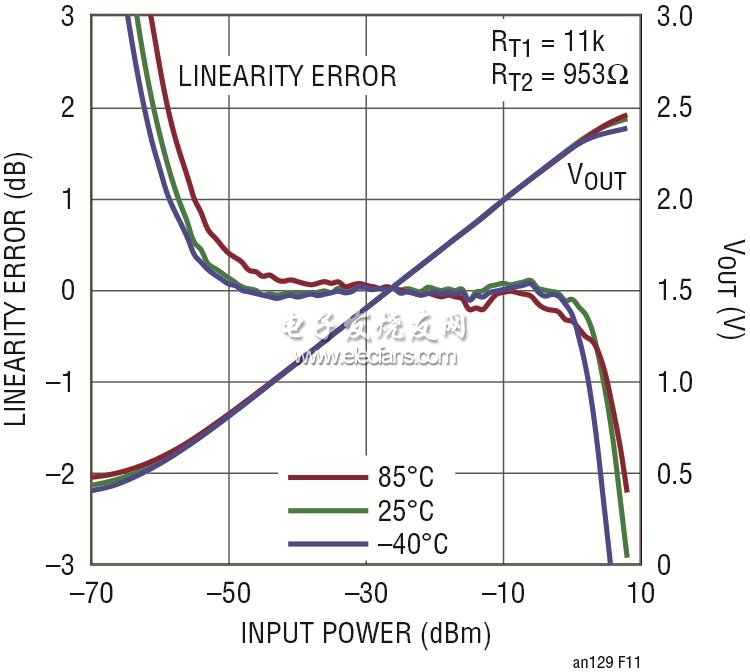

　　图11：2阶迭代后温度补偿的VOUT

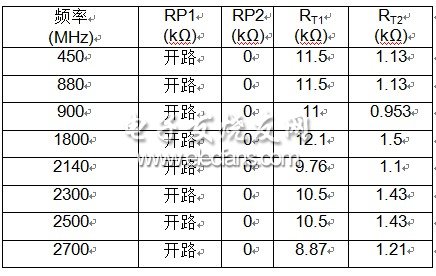

　　表1：LTC5583要在各种不同的频率时实现最佳的温度性能，推荐采用以下设定和电阻值

　　这种迭代过程可以一再重复，以进一步提高准确度。就大多数应用而言，这将允许设计师按照所需要的准确度引入补偿。

　　LTC5582单检波器

　　计算LTC5582的补偿值以求出RT1和RT2的方法是相同的，而且更容易，因为极性已经预先确定了。TC1和TC2为负。从表2中可查出在其他频率时的RT1和RT2值。图8和图9中显示的补偿系数对LTC5582而言是不同的。在数据表中进行查找，以获得更多信息。

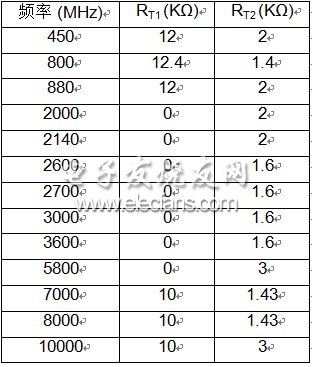

　　表2：LTC5582要在各种不同的频率时实现最佳的温度性能，推荐采用以下RT1和RT2值

　　结论

　　LTC5582和LTC5583仅用两个外部补偿电阻器，就可以提供卓越的温度性能。计算补偿电阻器的过程很简单，而且可以迭代，以实现更高的性能。本文所举例子是LTC5583在900MHzRF输入时的情况，但是在该IC允许频率范围内的任何频率上，同样的方法都可以应用于LTC5582和LTC5583。随温度变化的性能相当一致。所得性能结果为，随温度变化的准确度可低于输出电压的1%。
