在基站设计中，稳定的温度性能极其重要，因为视基站周边情况和地点的不同而不同，环境温度可能变化很大。RMS检波器如果随温度变化的准确度很高，就可以提高基站设计的电源效率。LTC5582和双通道LTC5583是一个RMS检波器系列的两款器件，LTC5582在最高10GHz的频率范围内可提供极其稳定的温度性能(从-40°C至85°C)，而LTC5583的频率范围则在6GHz内。不过，它们的温度系数随频率而改变，而没有温度补偿下，随温度变化而产生的误差可能大于0.5dB。因此，有时有必要针对不同的频率优化温度补偿，以改善准确度，使误差<0.5dB。此外，温度补偿可以仅用两个外部电阻器实现，而无需外部电路。

　　输出电压的变化由以下等式决定：

　　?VOUT=TC1x(TA-tNOM)+TC2x(TA-tNOM)2+detV1+detV2(等式1)

　　其中TC1和TC2分别是1阶和2阶温度系数。TA是实际的环境温度，tNOM是室内基准温度25°C，detV1和detV2是RT1和RT2未设定为零时的输出电压变化。

　　图1：1阶?VOUT随温度的变化

　　就LTC5582和LTC5583而言，计算温度补偿电阻值的方法是相同的(参见图2和图3)。两个控制引脚是RT1和RT2，RT1设定TC1(1阶温度补偿系数)，RT2设定TC2(2阶温度补偿系数)。如果不需要温度补偿，那么将RT1和RT2短路到地，就可以很方便地关闭温度补偿功能。

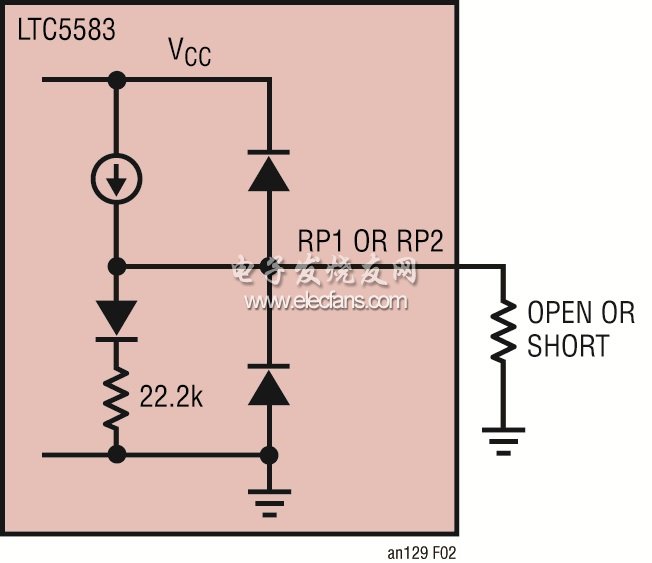

　　图2：引脚RP1和RP2的简化原理图

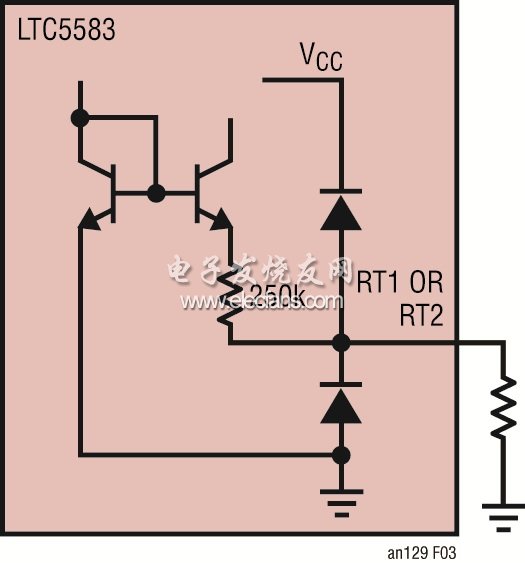

　　图3：引脚RT1和RT2的简化原理图
